Метка должна лежать в одной плоскости с вентиляционным
отверстием опускной трубы или осью изгиба изогнутой опускной
трубы. При монтаже на арматуре радарный датчик следует
направить соответствующим образом.
4
.4
Монтаж радарного датчика на арматуре
Монтаж VEGAPULS 66 выполняется в положении арматуры
"
Рабочий режим".
Выполнить следующее:
1
Открыть полумуфты зажимного затвора
2
Насадить уплотнение зажима
3
Осторожно насадить радарный датчик
4
Полумуфты зажимного затвора поставить обратно

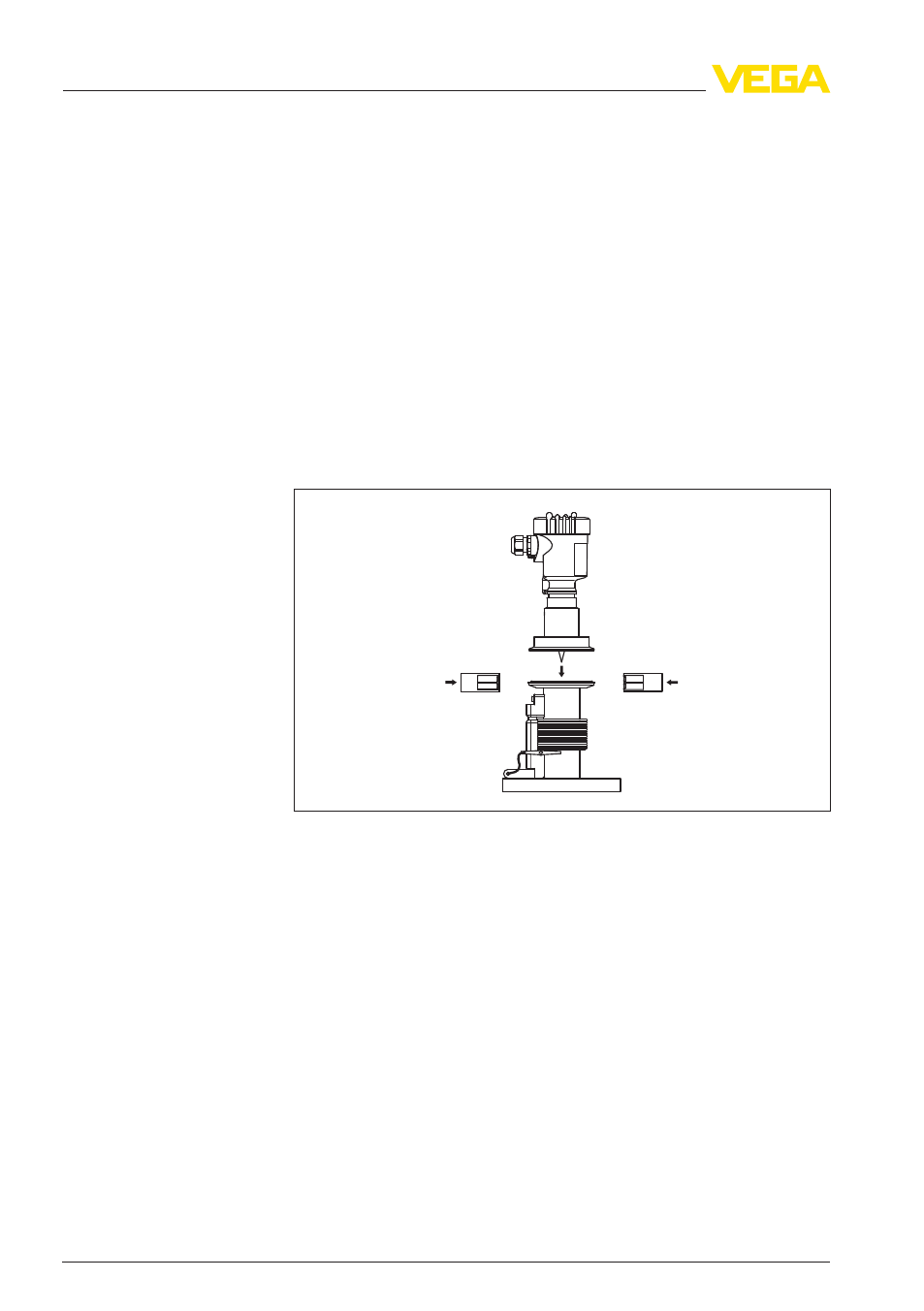

Рис. 4: Смонтировать радарный датчик на арматуре
5
Затянуть гайки
Монтаж VEGAPULS 66 выполнен.
