1
2

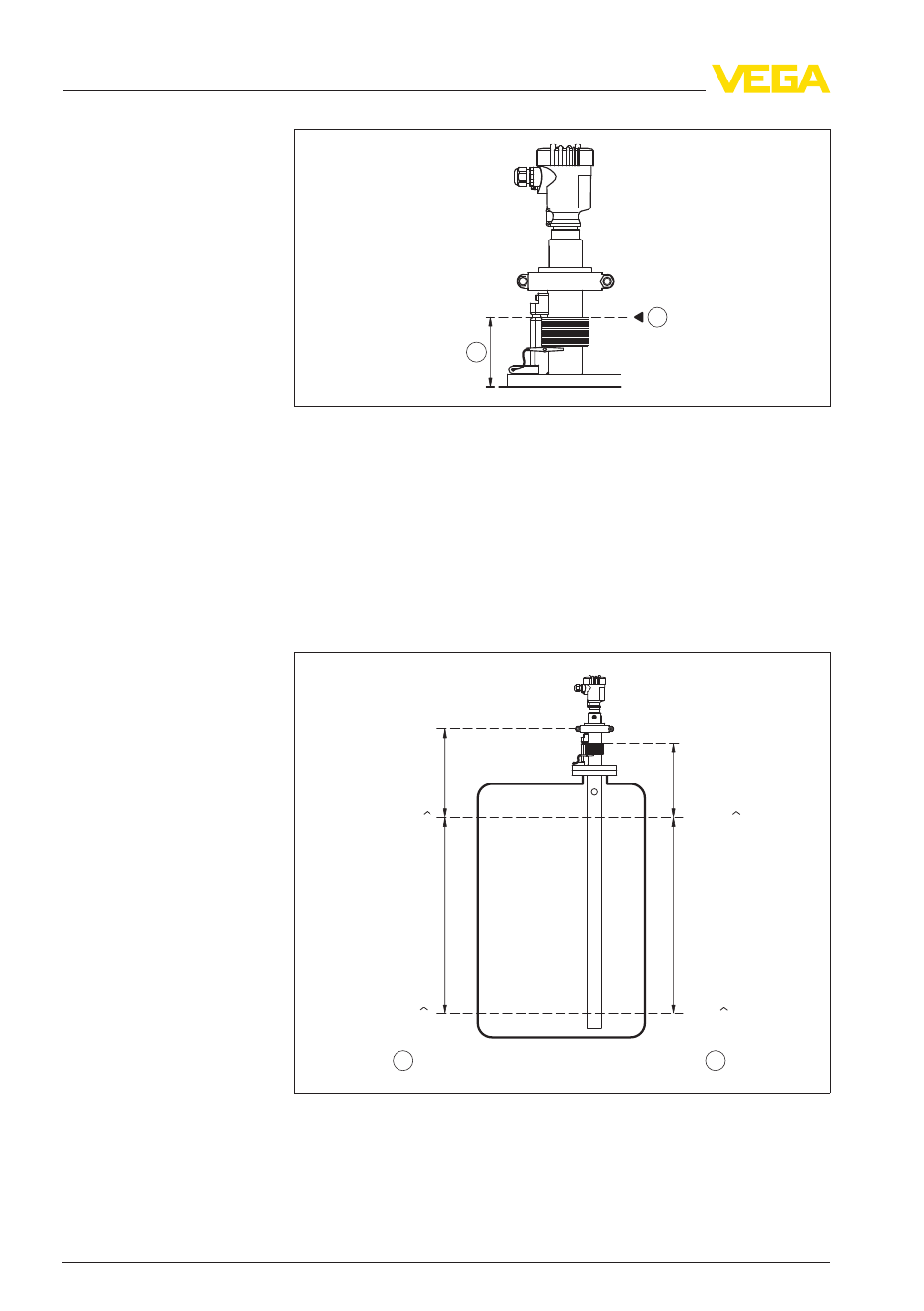

Рис. 6: Базовая плоскость датчика при общем заказе датчика и арматуры
1 Базовая плоскость
2 Высота арматуры до базовой плоскости
5 .3 Пример выполнения установки для обоих
исполнений
На следующем рисунке показан пример установки Min./Max. для
обоих исполнений.
1 2
8
0
0
0
mm
8
0
0
0
mm
1
0
5
1
mm
100 % =
1000 mm
1
0
0
0
mm
100 % =
1051 mm
0 % =
9051 mm
0 % =
9000 mm
Рис. 7: Пример установки
1 Раздельный заказ датчика и арматуры
2 Общий заказ датчика и арматуры
14 Поворотный быстродействующий затвор • для VEGAPULS 66 с зажимом 3"
5 Начальная установка
41775
-RU
-121127
