Страница 13: 5начальная установка
5
Начальная установка
5
.1
Раздельный заказ датчика и арматуры
Пуск VEGAPULS 66 в эксплуатацию выполняется согласно
Руководству по эксплуатации датчика.
При раздельном заказе датчика и арматуры, базовой плоскостью
диапазона измерения является нижняя сторона присоединения
датчика. Поэтому при выполнении установки рабочего диапазона
измерения необходимо прибавить к измеряемому расстоянию
высоту арматуры до зажимного присоединения. Этот размер см.
в гл. "Размеры".
1
2

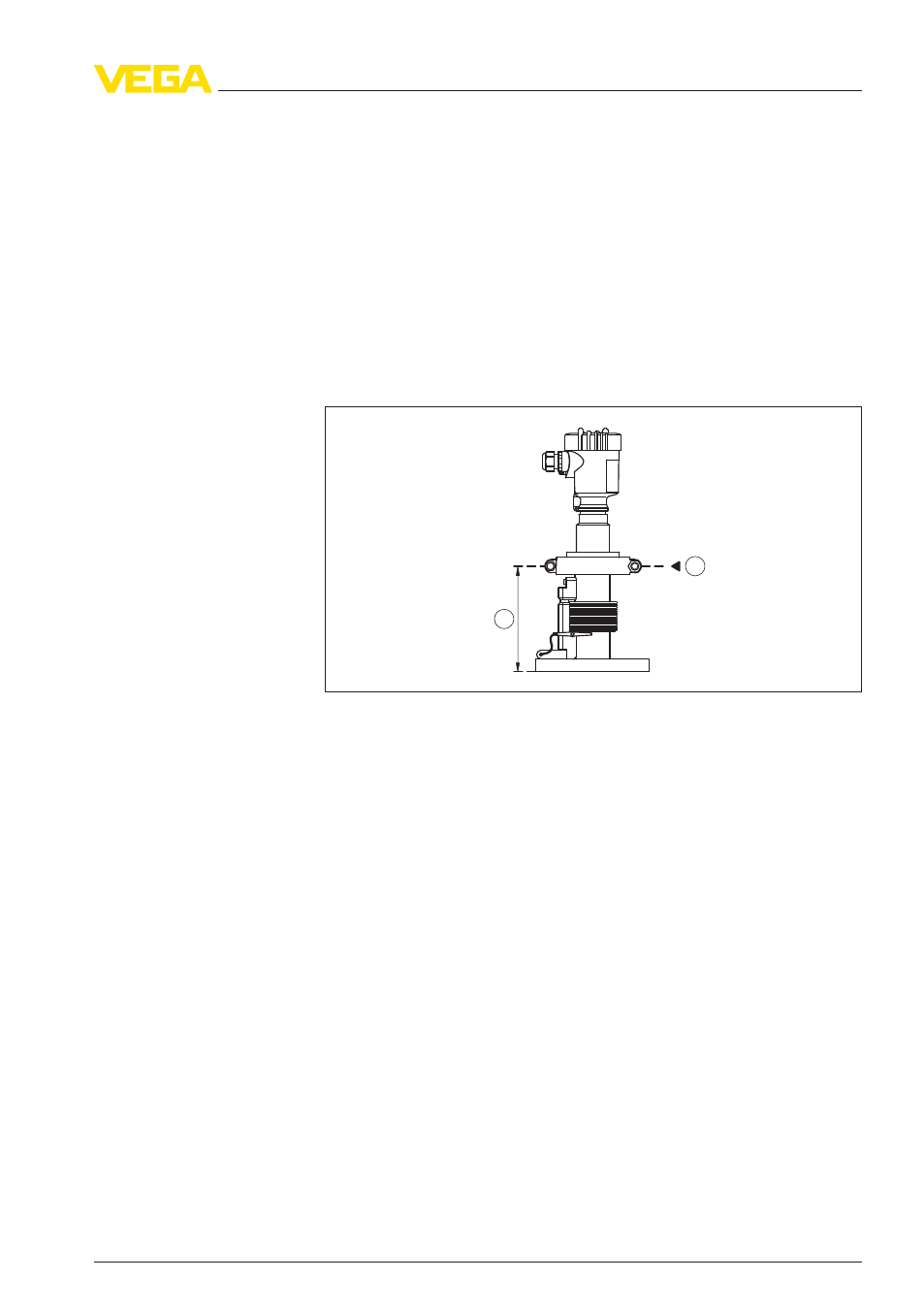

Рис. 5: Базовая плоскость датчика при раздельном заказе датчика и
арматуры
1
Базовая плоскость
2
Высота арматуры до зажимного присоединения
5
.2
Общий заказ датчика и арматуры
Пуск VEGAPULS 66 в эксплуатацию выполняется согласно
Руководству по эксплуатации датчика.
При общем заказе датчика вместе с арматурой, сдвиг базовой
плоскости от присоединения датчика выполнен на заводе.
Теперь базовая плоскость лежит на верхней кромке манжеты
зажима, и датчик измеряет расстояние от той же точки, что и при
ручном измерении.
Для установки рабочего диапазона датчика необходимо приба-
вить к измеряемому расстоянию высоту арматуры до манжеты
зажима. Этот размер см. в гл. "Размеры".
Поворотный быстродействующий затвор • для VEGAPULS 66 с зажимом 3"
13
5
Начальная установка
41775
-
RU
-121127
