3 Описание изделия
VEGABAR 83 • Profibus PA
45037-R
U-131205
Подробные указания см. в руководстве по эксплуатации
ведомого (Slave) датчика.
Преобразователь давления VEGABAR 83 применяется в любых
промышленных отраслях для измерения следующих типов
давления.
•
Избыточное давление
•
Абсолютное давление
•
Вакуум
Измеряемые среды - газы, пары и жидкости.
Преобразователь давления VEGABAR 83 предназначен для
применений с высокими температурами и высокими давлениями
процесса.
Рабочее давление через рабочую мембрану и внутреннюю
передающую жидкость воздействует на чувствительный
элемент, что приводит к изменению сопротивления. Это
изменение преобразуется в соответствующий выходной сигнал
и выдается в виде измеренного значения.
Для измерительных диапазонов до 16 бар применяется
пьезорезистивный чувствительный элемент, для
измерительных диапазонов от 25 бар применяется
тензометрический чувствительный элемент.
1
3
4
2

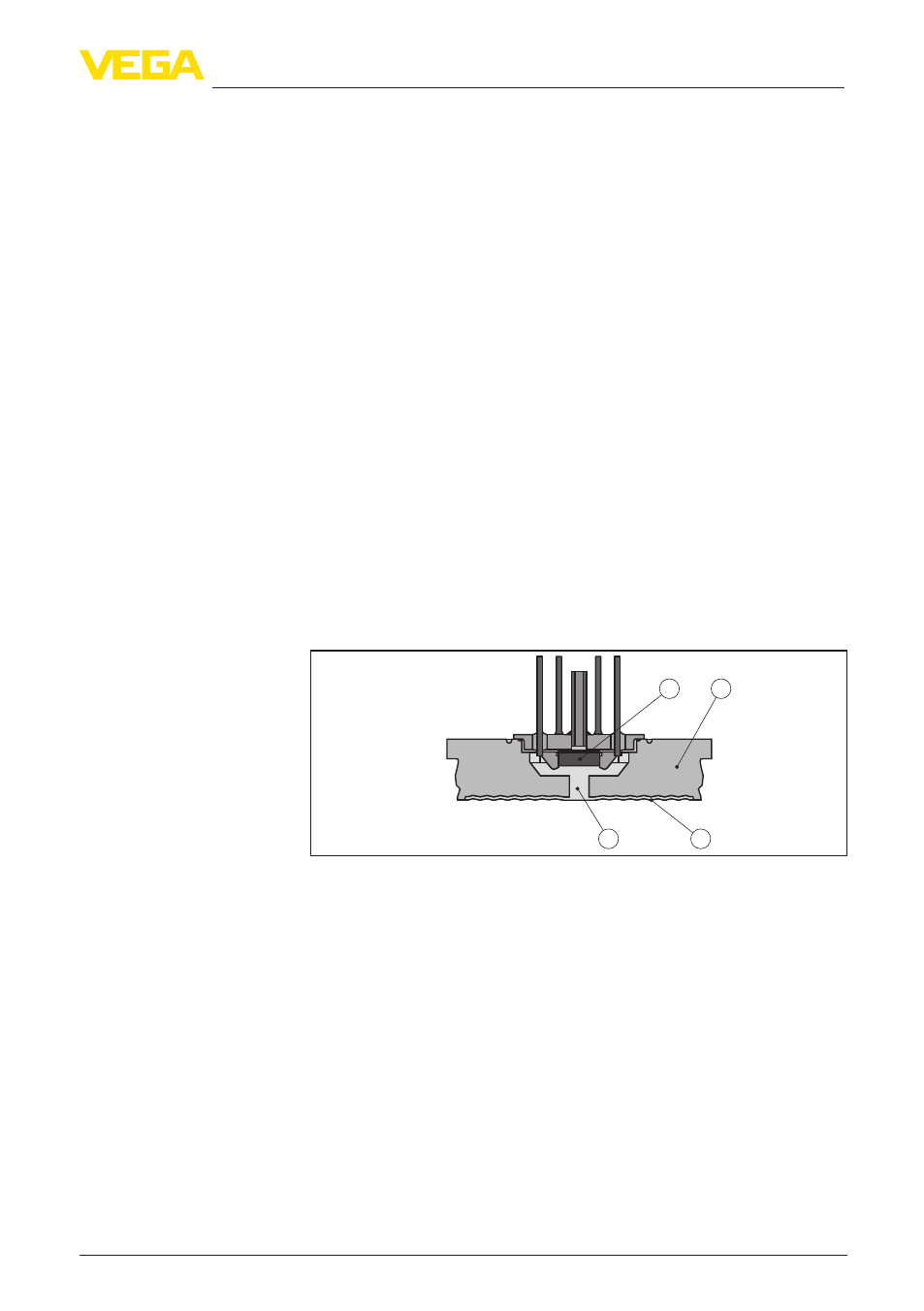

Рис. 3: Конструкция измерительной системы с пьезорезистивным
чувствительным элементом
1 Чувствительный элемент
2 Основная часть
3 Передающая жидкость
4 Мембрана к процессу
При малых измерительных диапазонах или высоких
температурных диапазонах применяется измерительная
ячейка METEC
®
, которая состоит из емкостной керамической
ячейки CERTEC
®
и специальной термокомпенсированной
диафрагменной системы.
Область применения
Измеряемые среды
Измерительная система
