4 Монтаж
VEGABAR 83 • Profibus PA
45037-R
U-131205
1 2 3
4 4 4

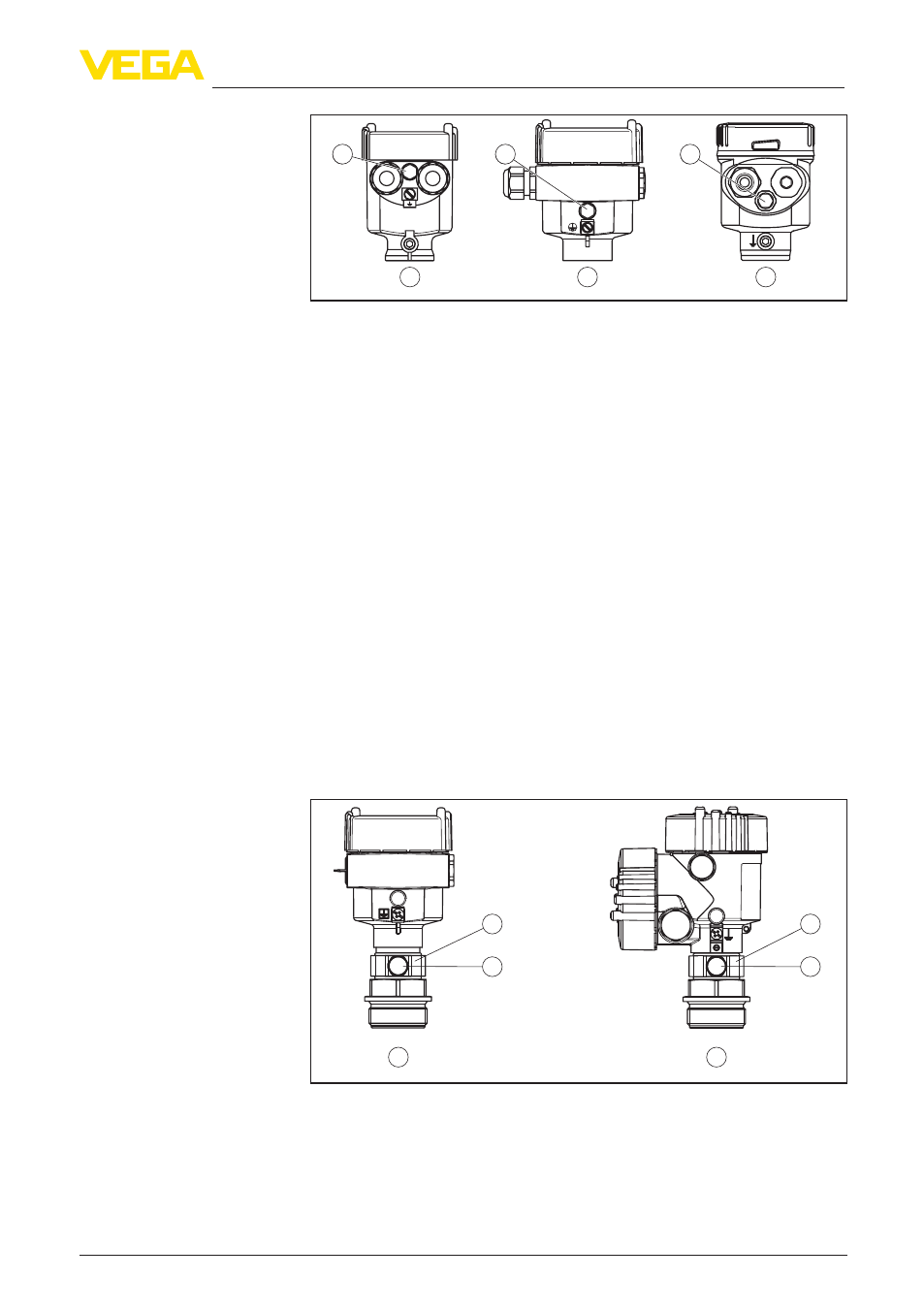

Рис. 6: Положение фильтрующего элемента у исполнений не-Ex и Ex ia
1 Корпус пластиковый, точное литье из нержавеющей стали
2 Корпус алюминиевый
3 Корпус из нержавеющий стали электрополированный
4 Фильтрующий элемент
У следующих устройств вместо фильтрующего элемента
установлена заглушка:
•
Устройства в исполнении со степенью защиты IP 66/IP 68
(1 bar) - вентиляция через капилляр в постоянно соединенном
кабеле
•
Устройства на абсолютное давление
Фильтрующий элемент встроен в рабочий узел. Фильтрующий
элемент находится на поворотном металлическом кольце и
имеет следующую функцию:
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
→
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните металлическое кольцо, так чтобы
фильтрующий элемент после монтажа прибора смотрел
вниз.
2 1
3
4 3
4
Рис. 7: Положение фильтрующего элемента - исполнение Ex d
1 Однокамерный корпус - алюминий, нержавеющая сталь (точное
литье)
2 Двухкамерный корпус - алюминий, нержавеющая сталь (точное литье)
3 Поворотное металлическое кольцо
4 Фильтрующий элемент
Устройства в исполне-
нии Ex d
