27
5 Подключение к источнику питания
VEGABAR 83 • Profibus PA
45037-R
U-131205
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1 Коричневый 5
Pin 2 Белый 6
Pin 3 Голубой 7
Pin 4 Черный 8
5.7 Корпус IP 66/IP 68 (1 bar)
1
2

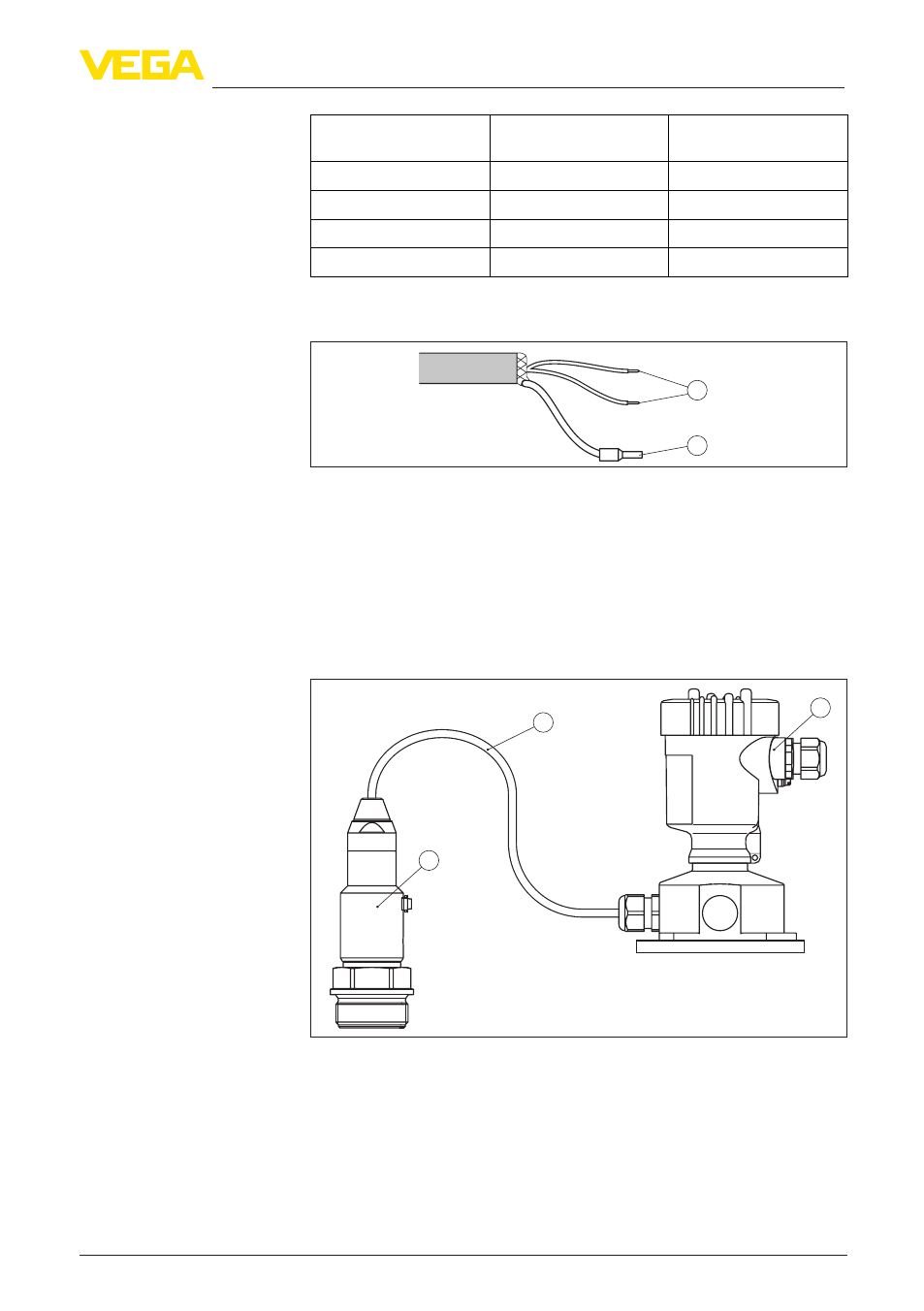

Рис. 25: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.8 Выносной корпус при исполнении IP 68
(25 bar)
1
2
3
Рис. 26: VEGABAR 83 в исполнении IP 68, 25 bar, с осевым выводом
кабеля и выносным корпусом
1 Чувствительный элемент
2 Соединительный кабель
3 Выносной корпус
Назначение прово-
дов соединительного
кабеля
Общий обзор
