28

5 Подключение к источнику питания

VEGABAR 83 • Profibus PA

45037-R

U-131205

1

2

3

5

1

2

( )

+

(-)

6 7 8

4...20mA

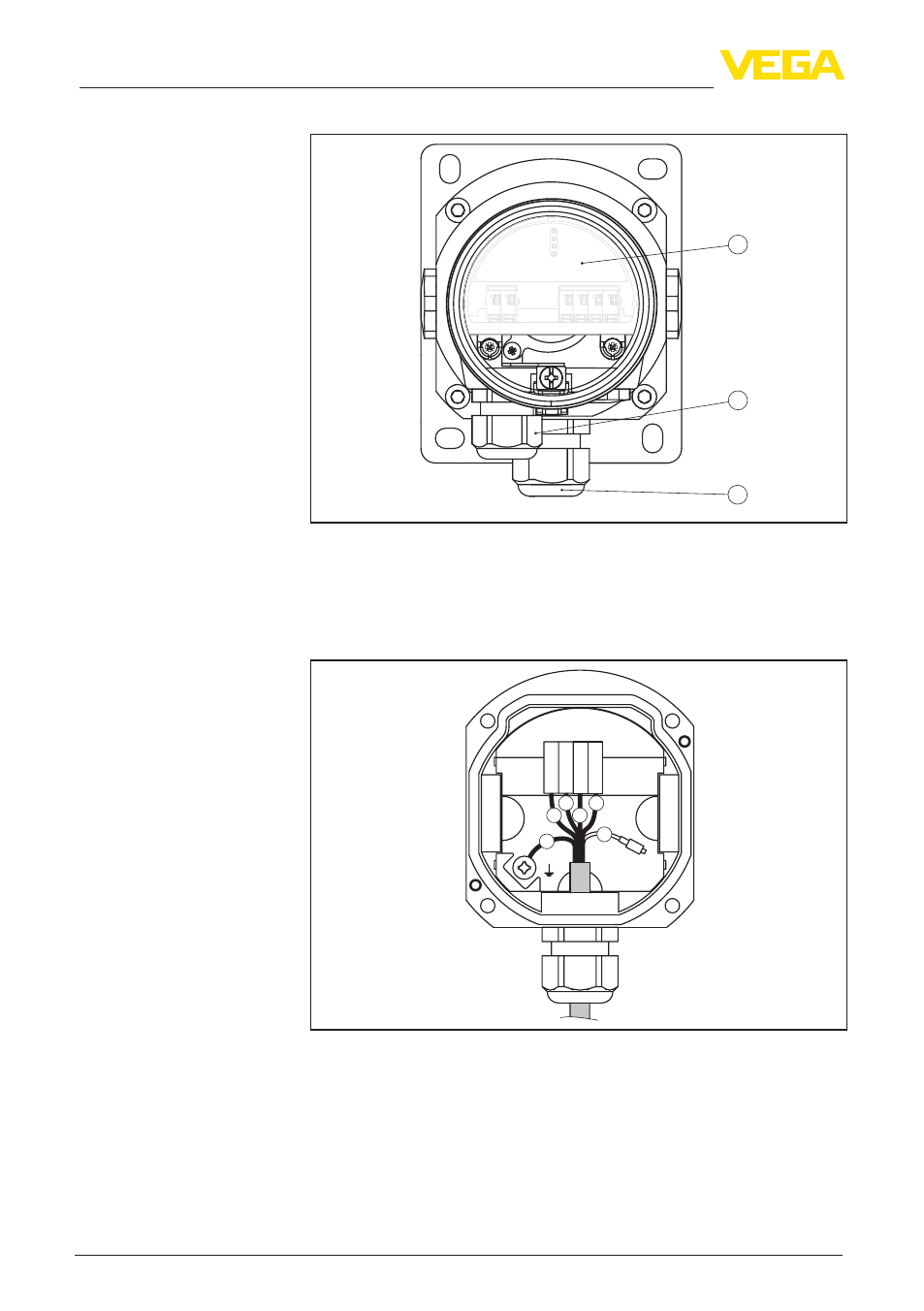

Рис. 27: Отсек электроники и подключения
1 Блок электроники

2 Кабельный ввод для источника питания

3 Кабельный ввод для соединительного кабеля чувствительного

элемента

1 2 3 4

6

3

4

1

2

5

Рис. 28: Подключение датчика в цоколе корпуса
1 Желтый

2 Белый

3 Красный

4 Черный

5 Экранирование

6 Капилляр для выравнивания давления

Отсек электроники

и подключения для

питания

Клеммный отсек в цоко-

ле корпуса
