3 Описание изделия
VEGABAR 83 • Profibus PA
45037-R
U-131205
4 3 2 1

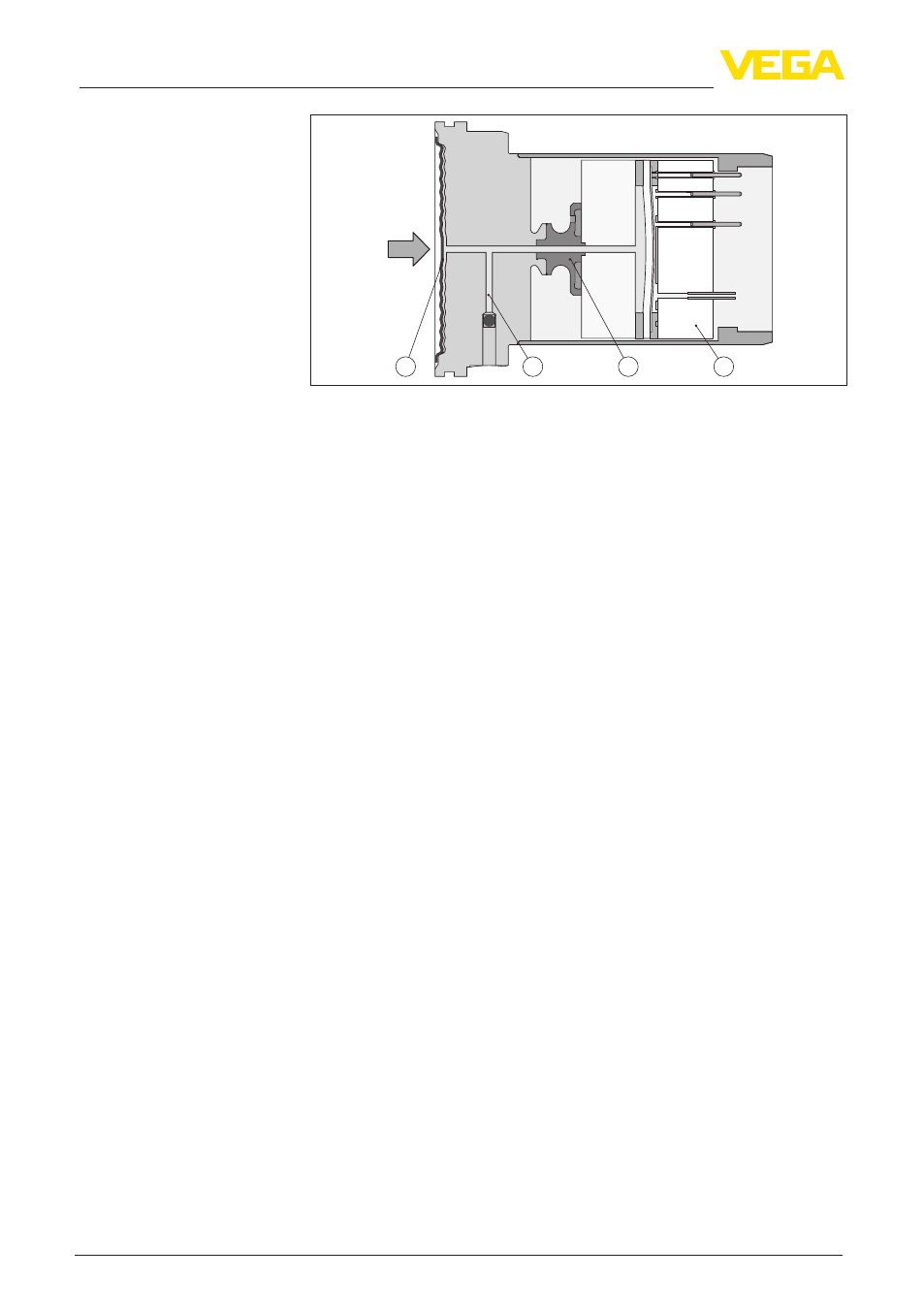

Рис. 4: Конструкция измерительной ячейки METEC ®
1 Мембрана к процессу
2 Заполняющая жидкость изолирующей диафрагмы
3 Адаптер FeNi
4 Измерительная ячейка CERTEC ®
Конструкция измерительной ячейки различается в зависимости
от типа давления, для измерения которого она предназначена.
Относительное давление: Измерительная ячейка открыта
к атмосфере, давление окружающей среды обнаруживается
и компенсируется в измерительной ячейке и поэтому не
оказывает влияния на измеренное значение.
Абсолютное давление: Измерительная ячейка
вакуумированная и закрытая. Давление окружающей среды не
компенсируется и поэтому влияет на измеренное значение.
Относительное давление с климатической компенсацией:
Измерительная ячейка вакуумированная и закрытая. Давление
окружающей среды обнаруживается и компенсируется через
опорный датчик в электронике и поэтому не оказывает влияния
на измеренное значение.
Измерительная система полностью заваренная и тем самым
загерметизированная от процесса. Уплотнение присоединения
обеспечивается при монтаже на месте применения.
3.3 Упаковка, транспортировка и хранение
Прибор поставляется в упаковке, обеспечивающей его защиту
во время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено согласно ISO 4180.
Упаковка прибора в стандартном исполнении состоит
из экологически чистого и поддающегося переработке
картона. Для упаковки приборов в специальном исполнении
также применяются пенополиэтилен и полиэтиленовая
пленка, которые можно утилизировать на специальных
перерабатывающих предприятиях.
Типы давления
Принцип уплотнения
Упаковка
