9 Приложение
VEGASWING 66 • - реле
43756-R
U-130417
200 °C
(392 °F)
450 °C
(842 °F)
-196 °C
(-321 °F)
0 °C
(32 °F)
-110 °C
(-166 °F)
40 bar
64 bar
100 bar
1
2

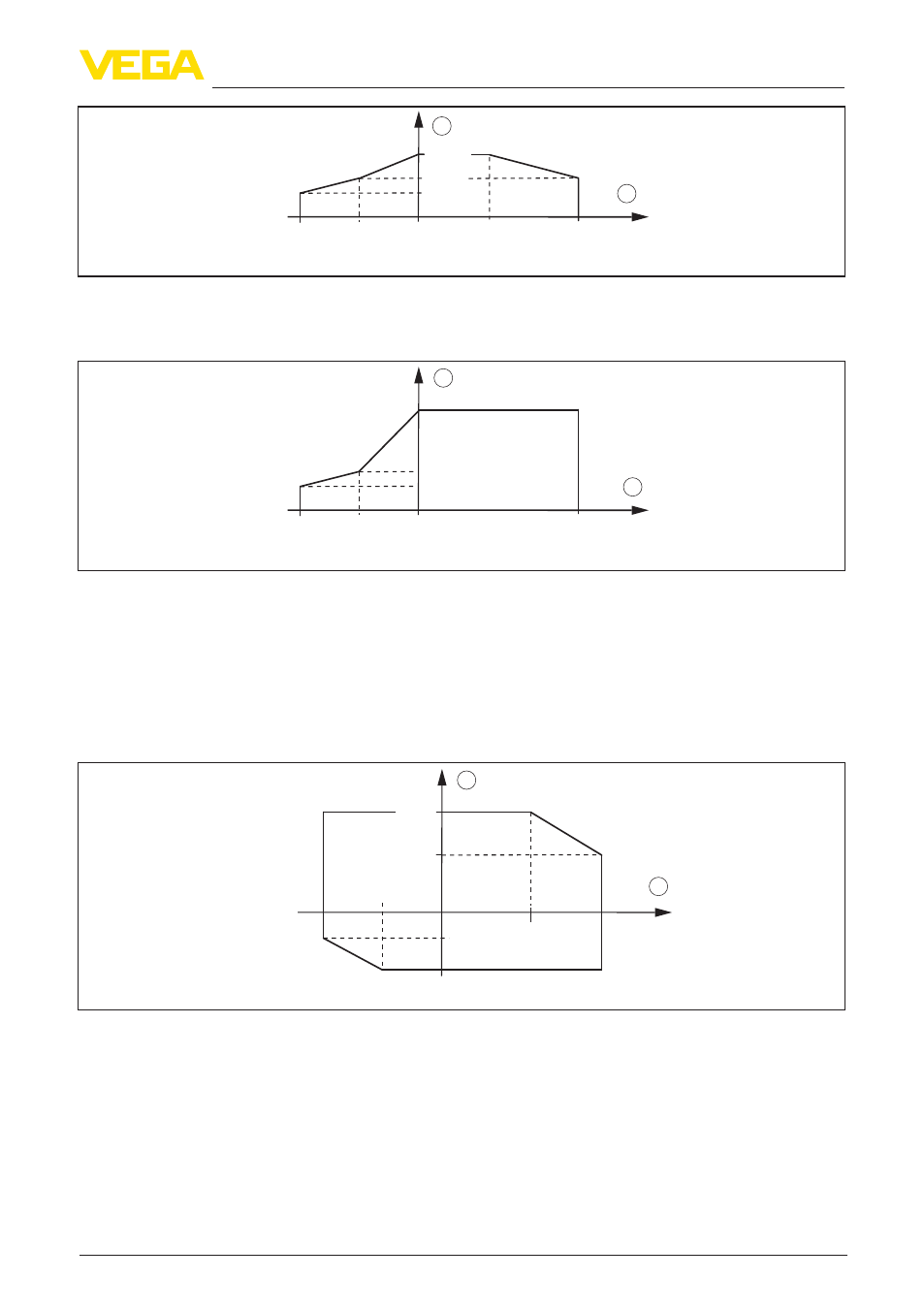

Рис. 45: Температура процесса - давление процесса (исполнение до 100 бар)
1 Давление процесса, bar (psig)
2 Температура процесса, °C (°F)
450 °C
(842 °F)
-196 °C
(-321 °F)
0 °C
(32 °F)
160 bar
-110 °C
(-166 °F)
40 bar
64 bar
1
2
Рис. 46: Температура процесса - давление процесса (исполнение до 160 бар)
1 Давление процесса, bar (psig)
2 Температура процесса, °C (°F)
Температура процесса (температура
резьбы или фланца)
Ʋ VEGASWING 66 из 316L/Hastelloy
C22 (2.4602)/Inconel 718 (2.4668)
-196 … +450 °C (-321 … +842 °F)
450 °C
(842 °F)
-196 °C
(-321 °F)
-40 °C
(-40 °F)
0 °C
(32 °F)
50 °C
(122 °F)
80 °C
(176 °F)
-20 °C
(-4 °F)
250 °C
(482 °F)
-110 °C
(-166 °F)
1
2
Рис. 47: Температура окружающей среды - Температура процесса
1 Температура процесса, °C (°F)
2 Температура окружающей среды, °C (°F)
Динамическая вязкость
0,1 … 1000 мПа с (при плотности 1)
Скорость течения
max. 6 м/с (при вязкости 1000 мПа с)
Плотность
0,7 … 2,5 г/см³ (0.025 … 0.09 lbs/in³); 0,47 … 2,5 г/см³
(0.0163 … 0.09 lbs/in³) посредством переключения
