30
9 Приложение
VEGASWING 66 • - реле
43756-R
U-130417
Влияние давления процесса на точку переключения
1
2
3
4
20
(290)
60
(870)
40
(580)
80
(1160)
100
(1450)
10 (0.39")
8 (0.31")
6 (0.24")
4 (0.16")
2 (0.08")
-2 (-0.08")
-4 (-0.16")
-6 (-0.24")
-8 (-0.31")
-10 (-0.39")
mm
0
120
(1740)
140
(2030)
160
(2320)

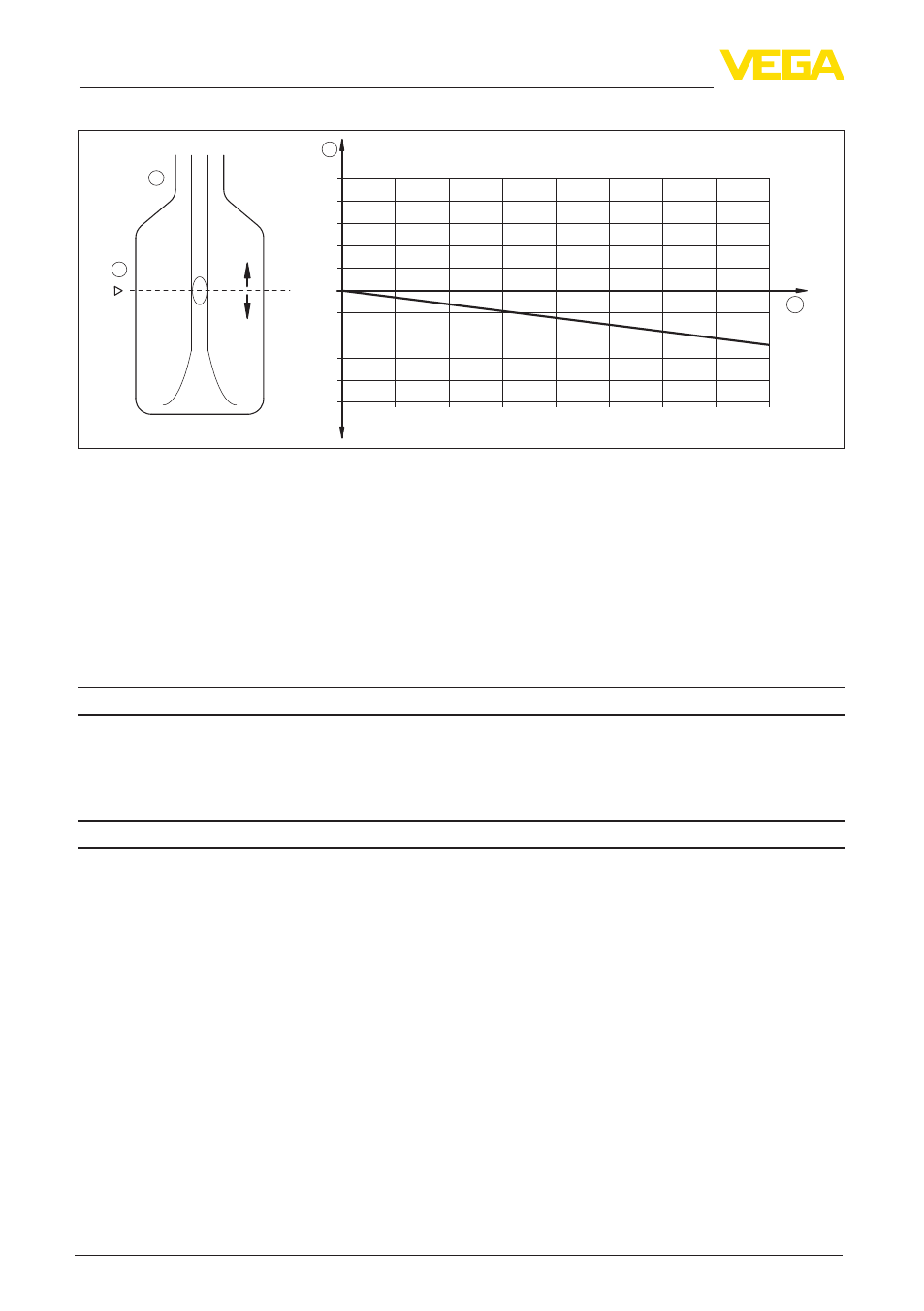

Рис. 44: Влияние давления процесса на точку переключения
1 Смещение точки переключения, mm (in)
2 Давление процесса, bar (psig)
3 Точка переключения при исходных условиях (метка)
4 Вибрирующая вилка
Воспроизводимость
0,1 мм (0.004 in)
Гистерезис
прибл. 2 мм (0.08 in) при вертикальном монтаже
Задержка переключения
прибл. 1 с (вкл/выкл)
Измерительная частота
прибл. 1400 Hz
Условия окружающей среды
Температура окружающей среды на
корпусе
-40 … +70 °C (-40 … +158 °F)
Температура хранения и транспорти-
ровки
-40 … +80 °C (-40 … +176 °F)
Условия процесса
Измеряемая величина
Предельный уровень жидкостей
Давление процесса
Ʋ Исполнение устройства до 100 бар
(1450 psig)
-1 … 100 bar/-100 … 10000 kPa (-14.5 … 1450 psig)
Давление процесса зависит от присоединения
к процессу, например фланца (см. следующую
диаграмму)
Ʋ Исполнение устройства до 160 бар
(2320 psig)
-1 … 160 bar/-100 … 16000 kPa (-14.5 … 2320 psig)
Давление процесса зависит от присоединения
к процессу, например фланца (см. следующую
диаграмму)
