13
4 Монтаж
VEGASWING 66 • - реле
43756-R
U-130417

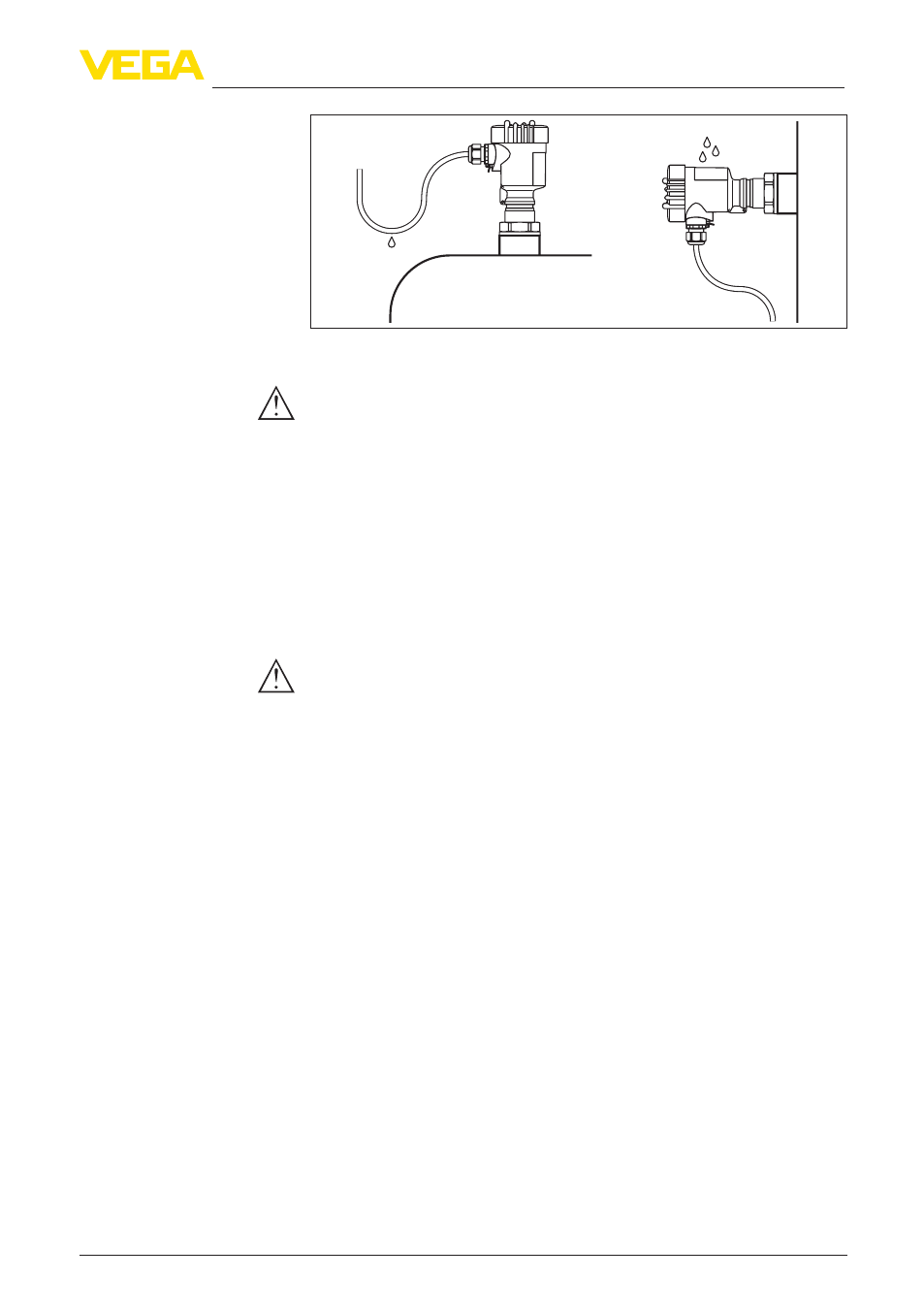

Рис. 7: Меры против попадания влаги
Осторожно!
При перемещении VEGASWING 66 его не следует держать
за вилку. В противном случае вилка может быть повреждена
весом прибора (особенно в случае исполнения с фланцем или
удлинением). Прибор с покрытием следует перемещать с особой
осторожностью, исключив касания вилки.
Упаковку и защитный чехол следует снимать только
непосредственно перед монтажом.
Вибрационный сигнализатор уровня является измерительным
прибором и требует соответствующего обращения. Искривление
вибрирующего элемента приведет к повреждению прибора.
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
Для ввертывания следует использовать находящийся над
резьбой шестигранник.
4.2 Указания по монтажу
Резьба и уплотнение резьбового исполнения VEGASWING
66 по DIN 3852 ч. 1, резьбовая цапфа, форма B (уплотнение
посредством металлической уплотнительной кромки).
Используйте резьбовые отверстия или резьбовые муфты по
DIN 3852 ч. 2.
Порядок выполнения монтажа следующий:
1. Ввернуть VEGASWING 66 до упора в приварной штуцер,
чтобы уже до сварки определить последующее положение.
2. Отметить положение VEGASWING 66 на приварном штуцере.
3. Отметить соответствующее положение приварного штуцера
на емкости или трубопроводе.
При монтаже сбоку, метка на грани под ключ на VEGASWING
66 должна смотреть вверх.
При монтаже на трубопроводе, плоскости вибрирующей
вилки должны стоять параллельно направлению потока.
Транспортировка
Обращение с устрой-
ством
Приварной штуцер
