4 Монтаж
VEGASWING 66 • - реле
43756-R
U-130417
4 Монтаж
4.1 Общие указания
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение,
- должны быть применимы при данных условиях процесса.
Необходимо учитывать давление процесса, температуру
процесса и химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
VEGASWING 66 может монтироваться в любом положении.
При этом вибрирующая вилка должна находиться на высоте
желаемой точки переключения.
Положение точки переключения для вертикального монтажа
прибора обозначено боковыми метками на вибрирующей
вилке. Заводская установка точки переключения выполнена
относительно воды при положении переключателя плотности
измеряемого продукта ≥ 0,7 г/см³ (0.025 lbs/in³). VEGASWING 66
следует монтировать так, чтобы метка находилась на высоте
желаемой точки переключения. При этом нужно учитывать
смещение точки переключения на продуктах с плотностью,
отличной от плотности воды (плотность воды 1 г/см³). Для
продуктов с плотностью < 0,7 г/см³ (0.025 lbs/in³) и > 0,47 г/см³
(0.018 lbs/in³) переключатель плотности необходимо установить
на ≥ 0,5 г/см³.
Следует учитывать, что датчик будет обнаруживать пену с
плотностью > 0,45 г/см³ (0.016 lbs/in³), что может привести к
ошибкам при применении для защиты от сухого хода.
2
3
1
4

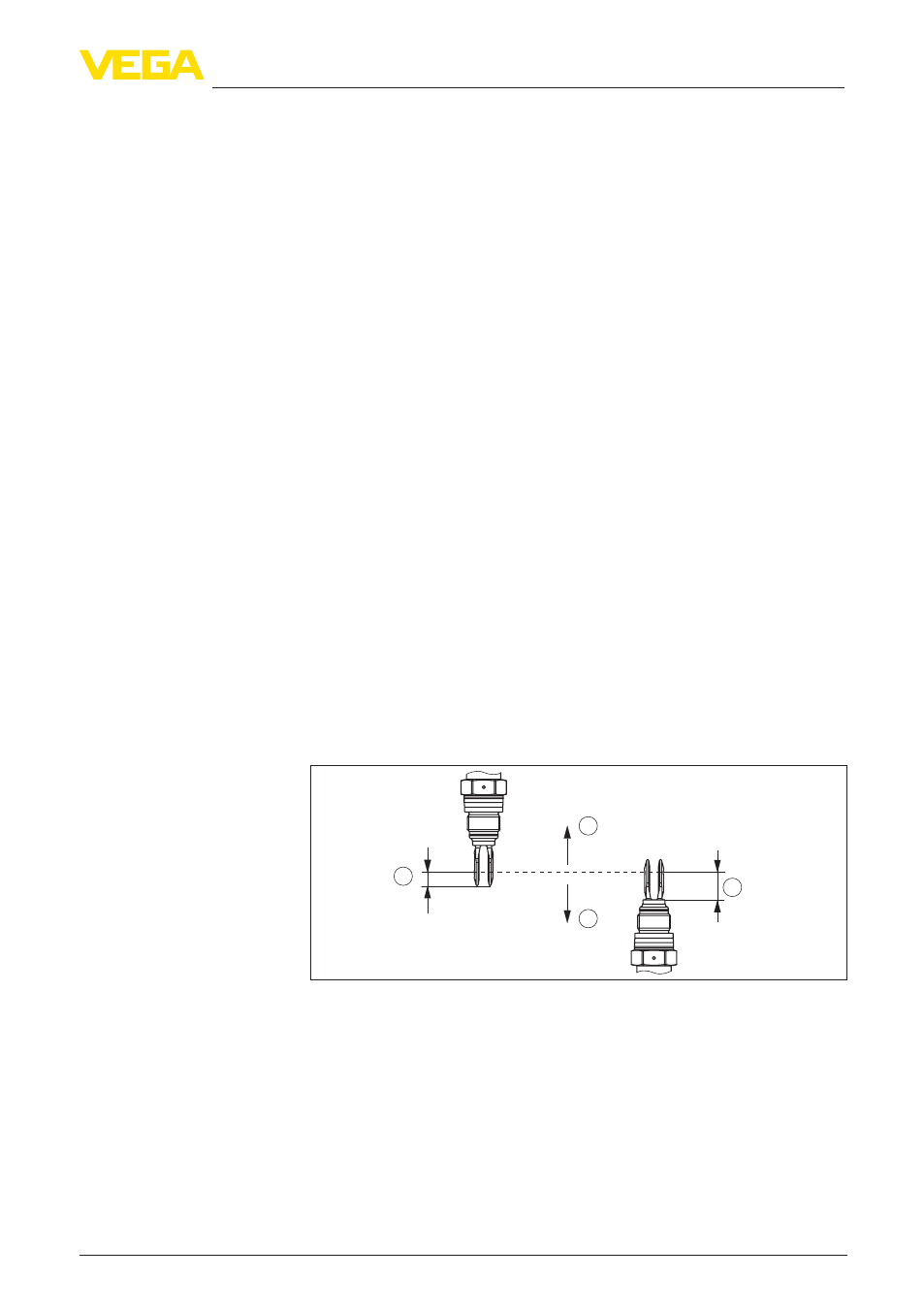

Рис. 3: Вертикальный монтаж
1 Точка переключения прибл. 13 мм
2 Точка переключения при меньшей плотности
3 Точка переключения при большей плотности
4 Точка переключения прибл. 33 мм (1.3 in)
Применимость при дан-
ных условиях процесса
Точка переключения
