5 Подключение к источнику питания

VEGASWING 66 • - реле

43756-R

U-130417

7

4

6

1

5

3

2

on

g / cm3

0,7

min

max

0,5

R

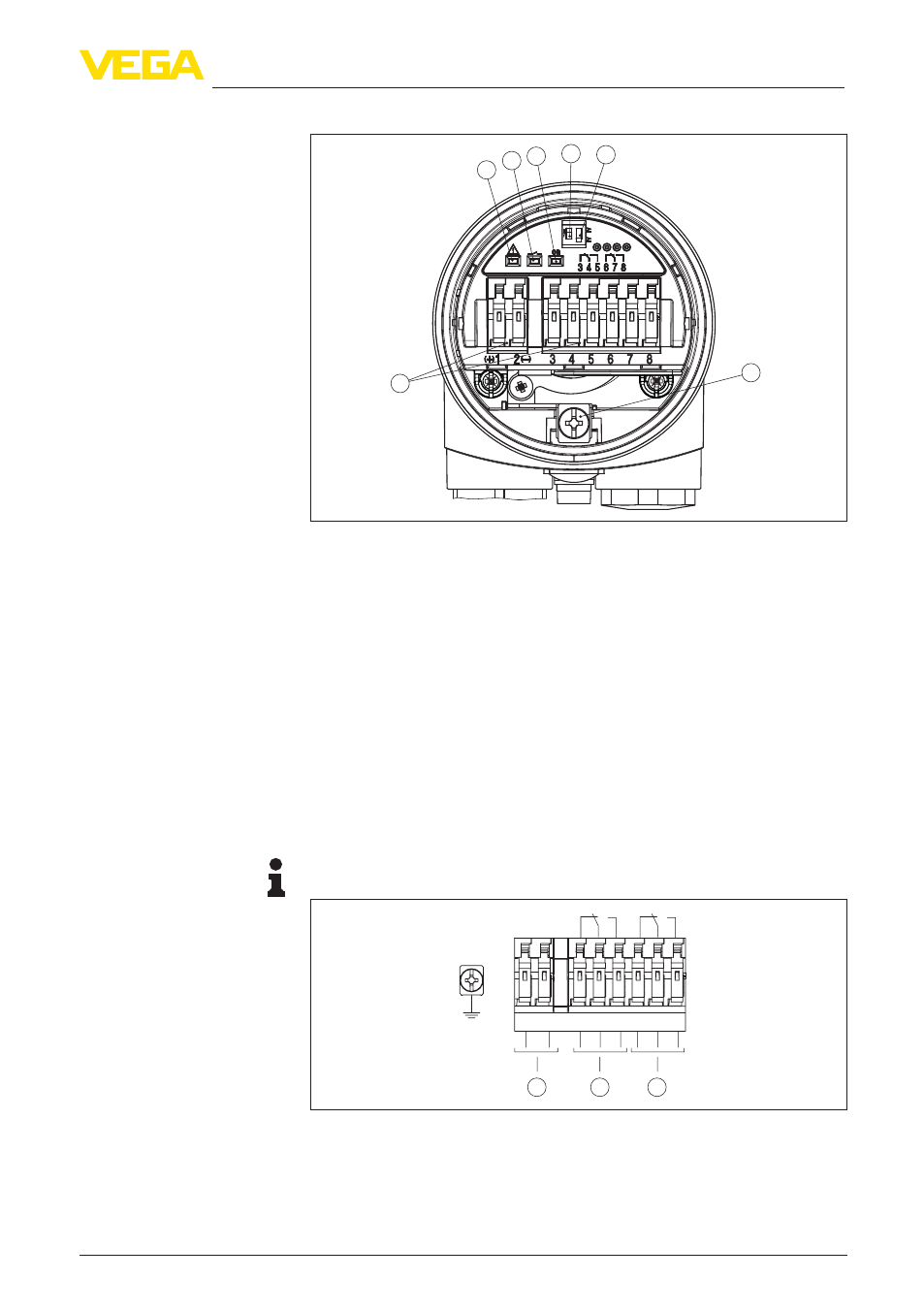

Рис. 12: Отсек электроники и подключения (однокамерный корпус)
1 Светодиодный индикатор - состояние неисправности (красный)

2 Светодиодный индикатор - состояние переключения (желтый)

3 Светодиодный индикатор - рабочий режим (зеленый)

4 Переключатель режимов работы для выбора режима переключения

(min./max.)

5 DIL-переключатель установки чувствительности

6 Клемма заземления

7 Соединительные клеммы

Рекомендуется подключать VEGASWING 66 по принципу тока

покоя (размыкающего контакта), т.е. чтобы при срабатывании

сигнала предельного уровня, обрыве цепи или неисправности

цепь тока переключения была разомкнута (безопасное

состояние).
Информация:

Реле (2 x SPDT) всегда показаны в состоянии покоя.

1

2

3

+

L1

-

N

1 2

3 4 5 6 7 8

Рис. 13: Схема подключения (однокамерный корпус)
1 Питание

2 Релейный выход SPDT

3 Релейный выход SPDT

Отсек электроники и

подключения

Схема подключения
