91
11 Приложение
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
42279-R
U-130620
VEGAFLEX 81, коаксиальное исполнение
L
SW 36 (1.42") (G¾, ¾ NPT)
SW 41 (1.61") (G1, 1 NPT)
SW 46 (1.81") (G1½, 1½ NPT)
G¾, ¾ NPT,
G1, 1 NPT,
G1½, 1½ NPT
46 mm (1.81"
)
ø 21,3 mm
(0.84")
L
22mm (0.86"
)
ø 42,2 mm
(1.66")
SW 55
(2.17")
51 mm (2.01"
)
G1½, 1½ NPT
1
2

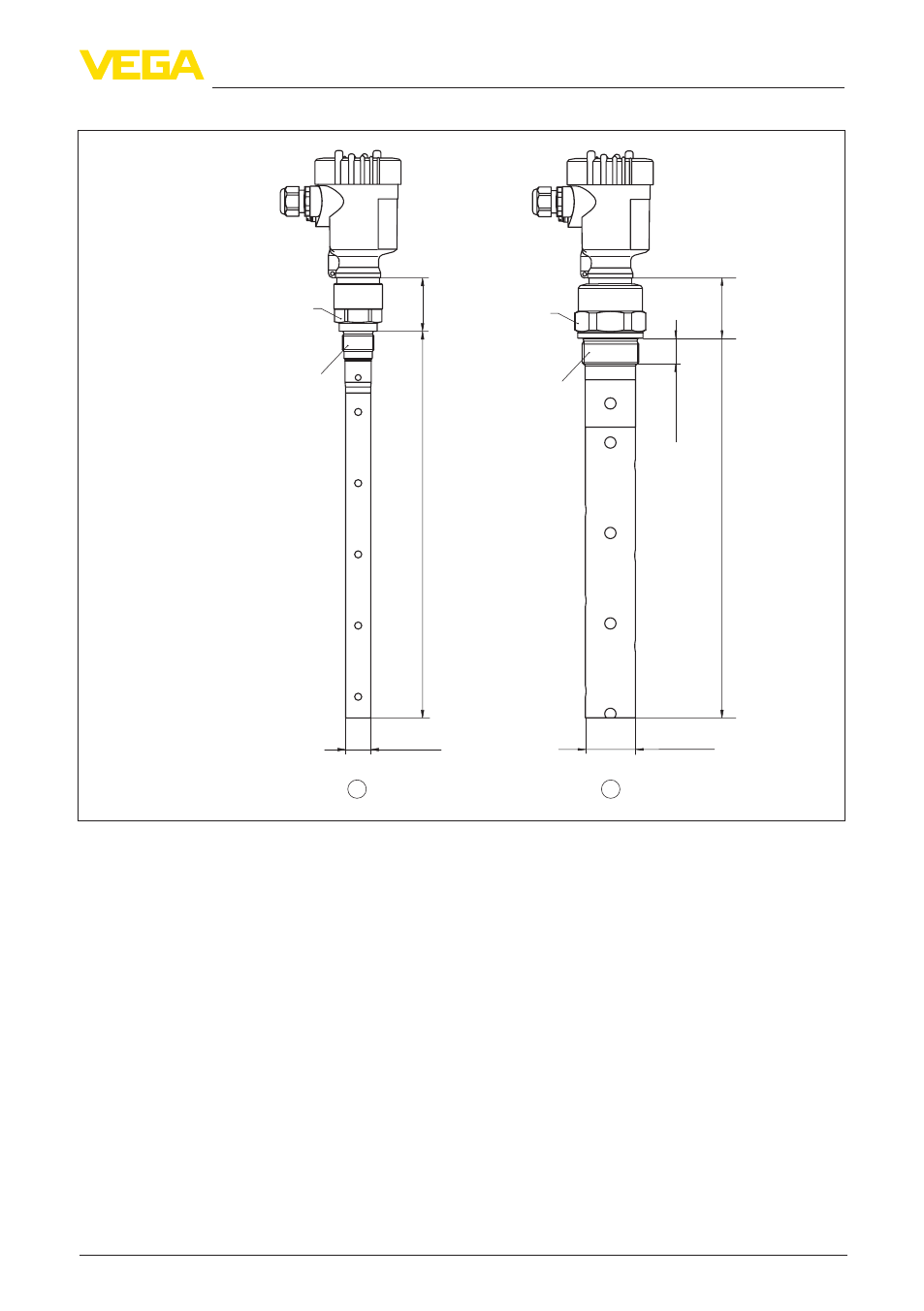

Рис. 51: VEGAFLEX 81, резьбовое исполнение
L Длина датчика, см. "Технические данные"
1 Коаксиальное исполнение ø 21,3 mm (0.839 in)
2 Коаксиальное исполнение ø 42,2 мм (1.661 in)
