11 Приложение
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
42279-R
U-130620
L
0
-2 mm (-0.079
")
2 mm (0.079
")
10 mm (0.394
")
5 mm (0.197
")
-5 mm (-0.197
")
0,15 m (5.906
"
)
0,1 m (3.937
"
)
0,05 m
(1.97
")
0,1 m
(3.937
")
1
1

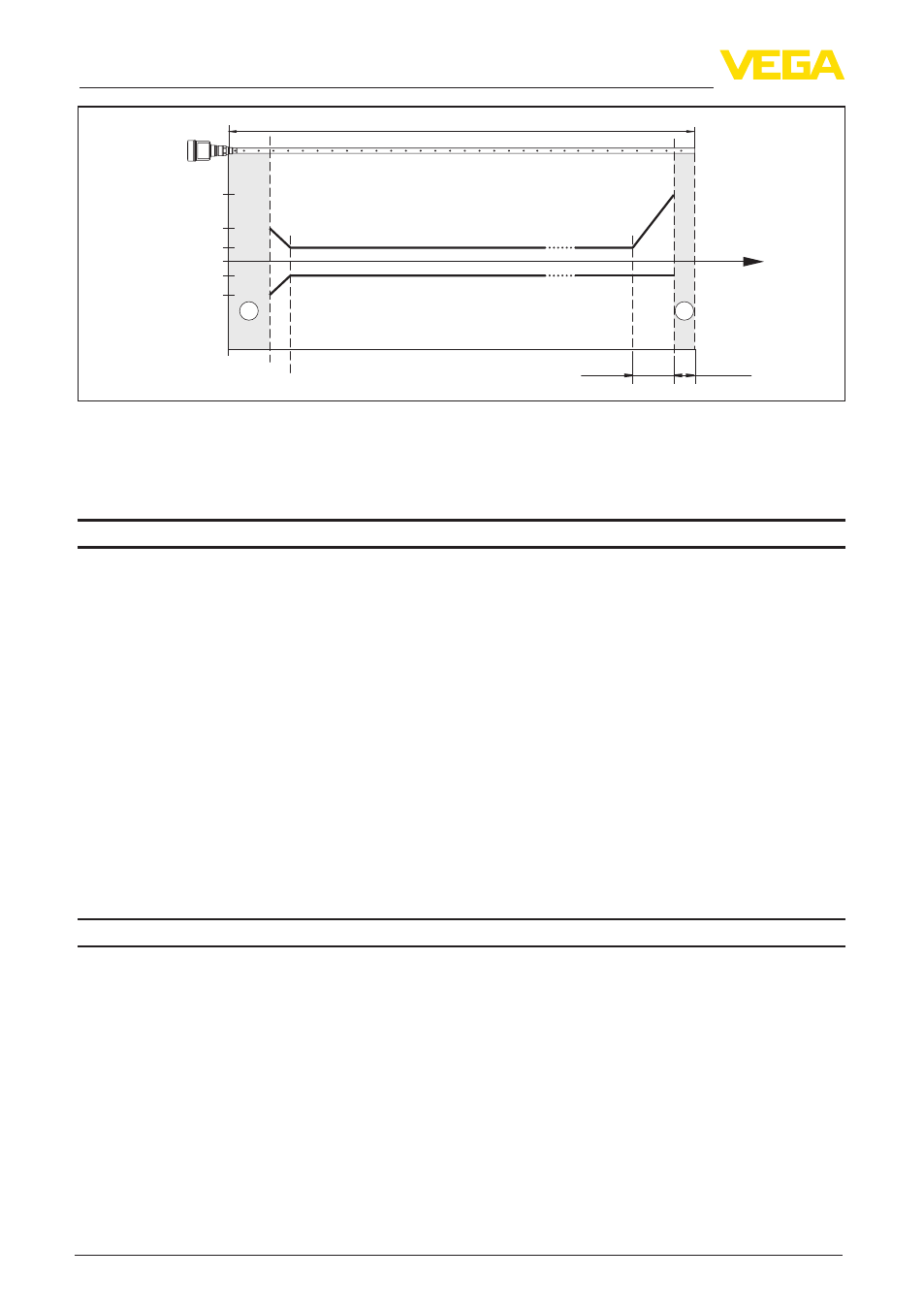

Рис. 42: Погрешность измерения VEGAFLEX 81 в коаксиальном исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Данные для цифрового измеренного значения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм (0.394 in)
Дополнительная погрешность вслед-
ствие электромагнитных помех в
пределах EN 61326
< ±10 mm (< ±0.394 in)
Данные действительны дополнительно для токового выхода
8)
Температурный дрейф (токовый
выход)
±0,03 %/10 K относительно интервала 16 mA или
max. ±0,3 %
Погрешность на токовом выходе
вследствие аналогово-цифрового
преобразования
< ±15 µA
Дополнительная погрешность вслед-
ствие электромагнитных помех в
пределах EN 61326
< ±150 µA
Влияние газового слоя и давления на точность измерения
Скорость распространения радарного импульса в газовом или паровом слое над измеря-
емым продуктом уменьшается при высоких давлениях. Данный эффект зависит от самого
газа или пара и является особенно значительным при низких температурах.
Возникающая вследствие этих условий погрешность измерения приведена в таблице ниже.
Значения погрешности измерения даны для типичных газов и паров относительно рассто-
яния. Положительные значения означают, что измеренное расстояние слишком большое,
отрицательные значения означают, что измеренное расстояние слишком малое.
