11 Приложение
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
42279-R
U-130620
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
+860 … +1060 mbar/+86 … +106 kPa
(+12.5 … +15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 500 mm (19.69 in)
Ʋ Емкость
металл., ø 1 м (3.281 ft), монтаж по центру,
присоединение заподлицо с крышей емкости
Ʋ Среда
Вода/масло (диэлектрическая проницаемость ~2,0)
5)
Ʋ Монтаж
Конец измерительного зонда не касается дна
емкости
Параметрирование датчика
Память помех не создана
Типичная погрешность измерения -
измерение межфазного уровня
± 5 mm (0.197 in)
Типичная погрешность измерения
- общий уровень (измерение межфаз-
ного уровня)
± 5 mm (0.197 in)
Типичная погрешность измерения -
измерение уровня
6)7)
См. следующие диаграммы
Максимальная погрешность изме-
рения - исполнение с реперным
отрезком
± 10 mm (0.39 in)
Верхнее блокированное расстояние -
исполнение с реперным отрезком
450 mm (17.7 in)
L
0
-2 mm (-0.079
")
2 mm (0.079
")
-10 mm (0.394
")
5 mm (0.197
")
0,15 m (5.906
"
)
0,03 m (1.181
"
)
0,05 m
(1.969
")
1

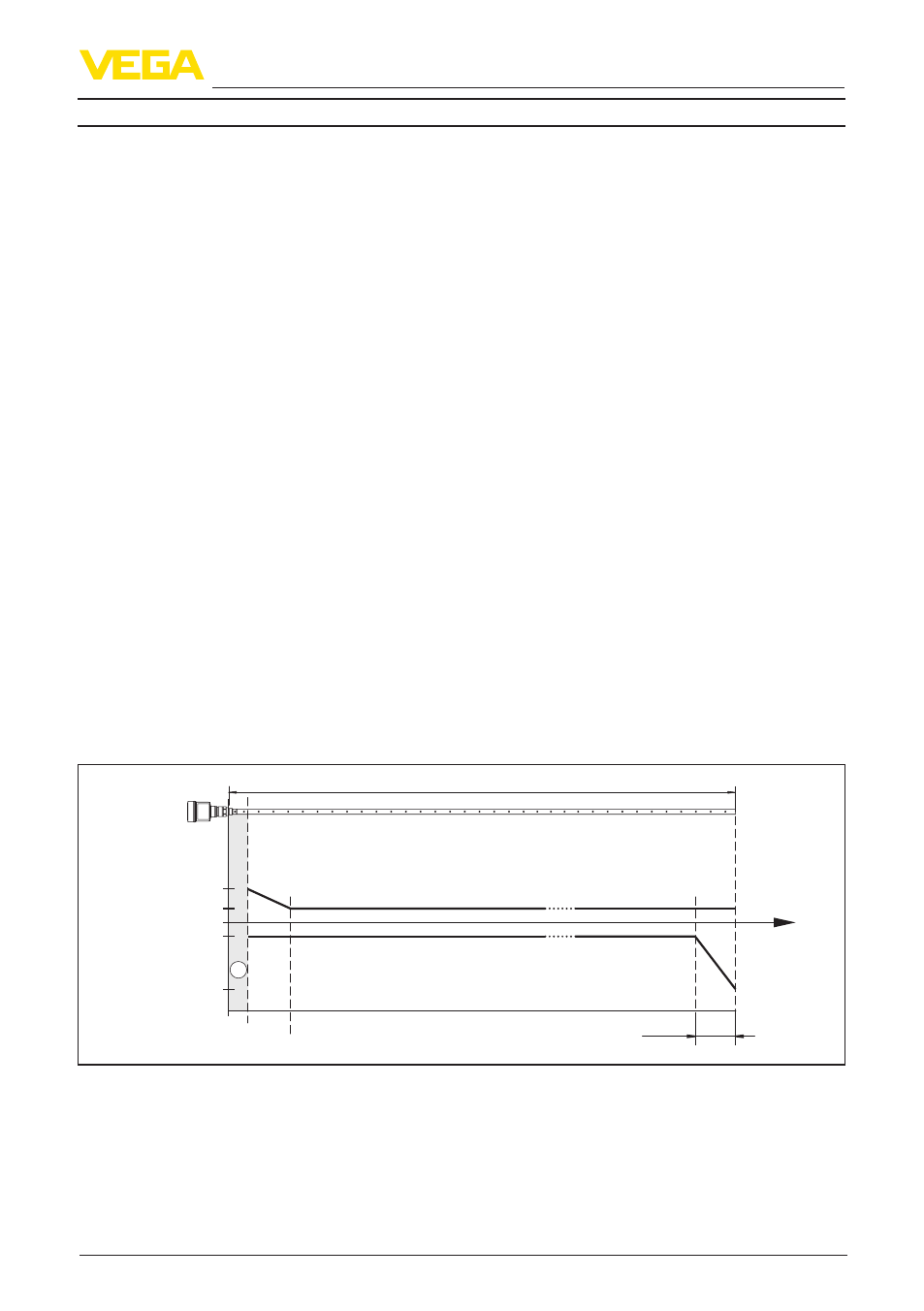

Рис. 41: Погрешность измерения VEGAFLEX 81 в коаксиальном исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
5)
При измерении межфазного уровня = 2,0
6)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
7)
Посредством памяти помех можно оптимизировать блокированные расстояния.
