VEGA VEGAFLEX 81 4 … 20 mA_HART two-wire Coax probe - Инструкция (Страница 40)

40
6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
42279-R
U-130620
Далее нужно ввести значения для емкости, например высоту
емкости и коррекцию патрубка.
При нелинейной форме емкости, введите высоту емкости и
коррекцию патрубка.
Для высоты емкости нужно ввести полную высоту емкости.
Для коррекции патрубка нужно ввести высоту патрубка над
верхним краем емкости. Если патрубок лежит ниже верхнего
края емкости, то это значение вводится с отрицательным
знаком.
+
h
D
- h

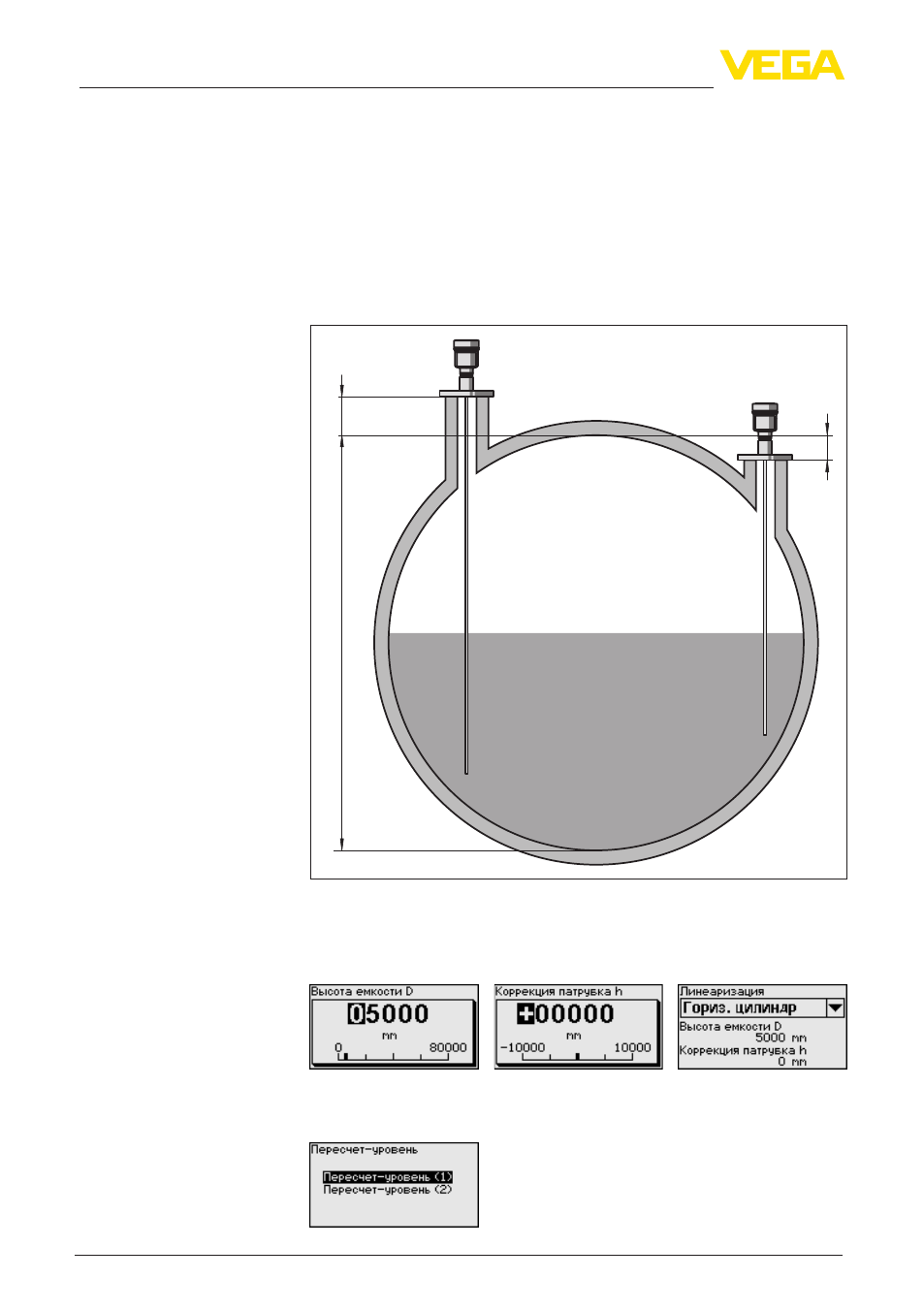

Рис. 25: Высота емкости и значение коррекции патрубка
D Высота емкости
+h Положительное значение коррекции патрубка
-h Отрицательное значение коррекции патрубка
Функции пересчета разнообразны, поэтому пересчет значения
уровня был подразделен на два пункта меню.
Начальная установка -
Пересчет - Уровень
