5 Подключение к источнику питания
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
42279-R
U-130620
4...20mA
2 1 2 +
( ) (-)
1

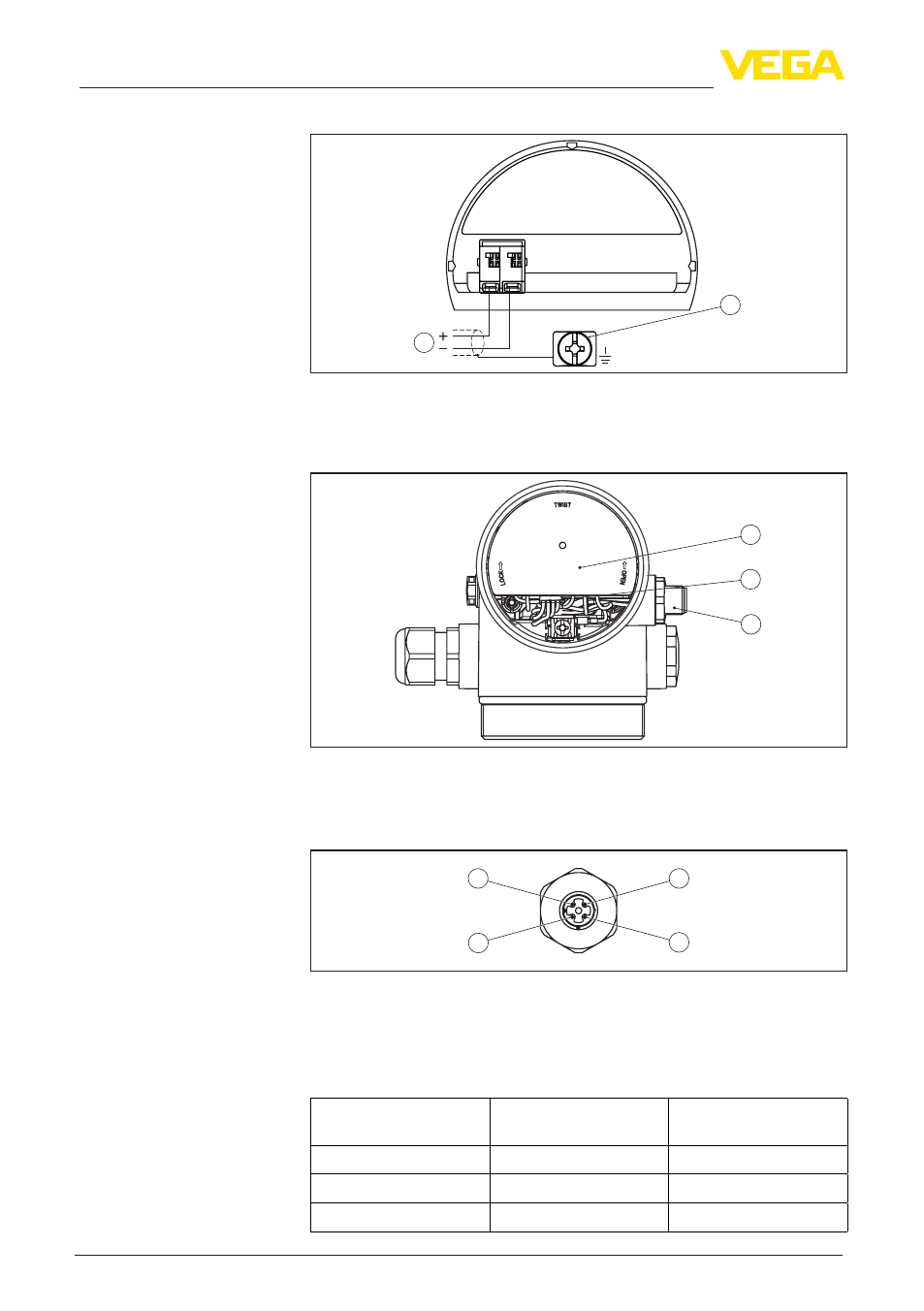

Рис. 16: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
3
1
2
Рис. 17: Отсек электроники - вид сверху
1 DIS-ADAPT
2 Внутреннее штекерное соединение
3 Разъем M12 x 1
3 4
1 2
Рис. 18: Разъем - вид сверху
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1 Коричневый 5
Pin 2 Белый 6
Pin 3 Голубой 7
Отсек подключения
DIS-ADAPT с разъемом
M12 x 1 для выносного
устройства индикации и
настройки
