11 Приложение

VEGABAR 83 • 4 … 20 mA/HART

45034-R

U-131107

Класс защиты

II

Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь

отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую

вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com

через "VEGA Tools", а также через www.vega.com/downloads и "Zulassungen".

11.2 Размеры

На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с

размерами можно также загрузить с сайта www.vega.com через "Downloads" и"Drawings".

Пластиковый корпус

~ 69 mm

(2.72")

ø 79 mm

(3.11")

112 mm (4.41"

)

M20x1,5/

½ NPT

~ 84 mm

(3.31")

M16x1,5

112 mm (4.41"

)

M20x1,5/

½ NPT

1

2

ø 79 mm

(3.11")

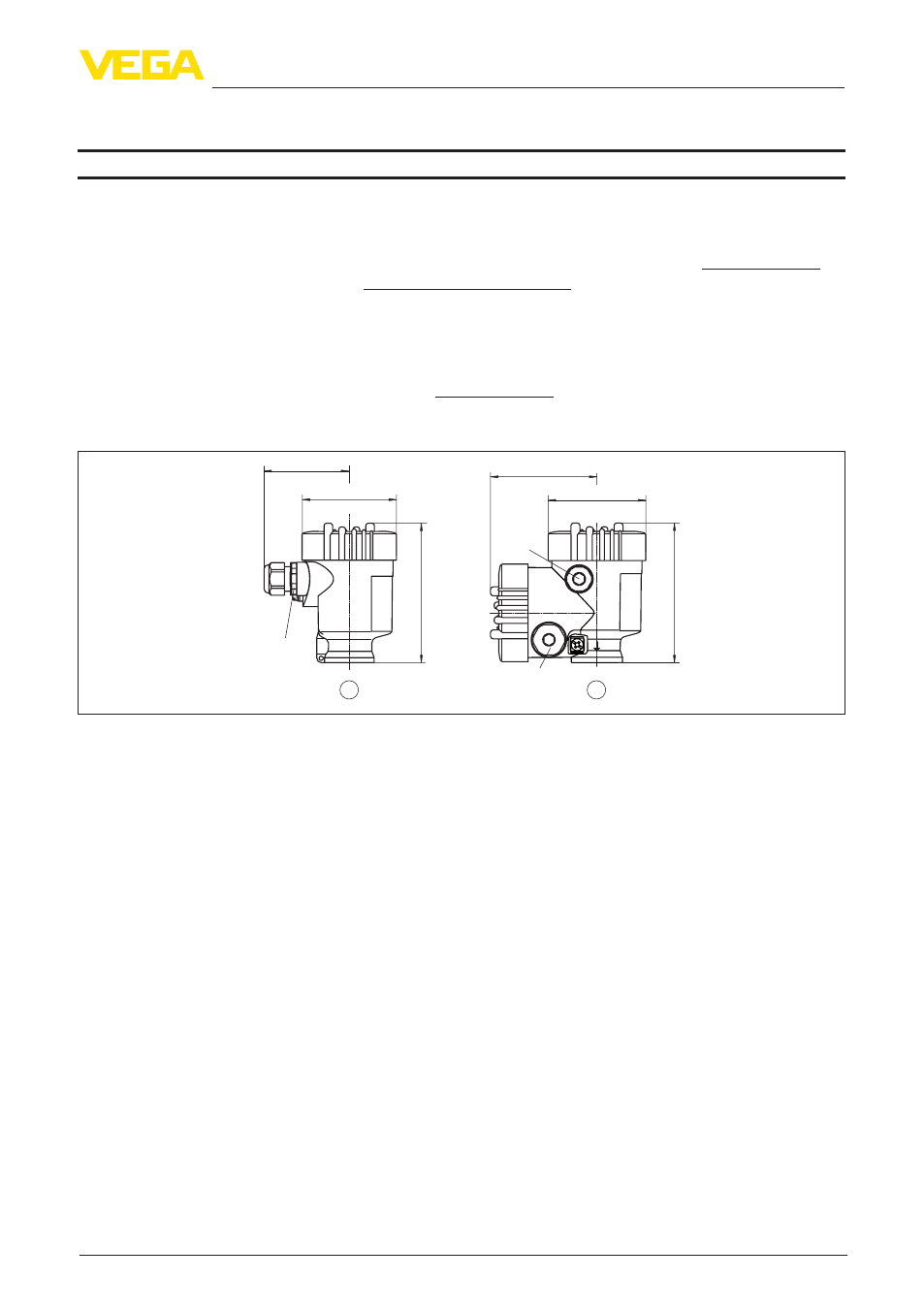

Рис. 45: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки

корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение

2 Двухкамерное исполнение
