44

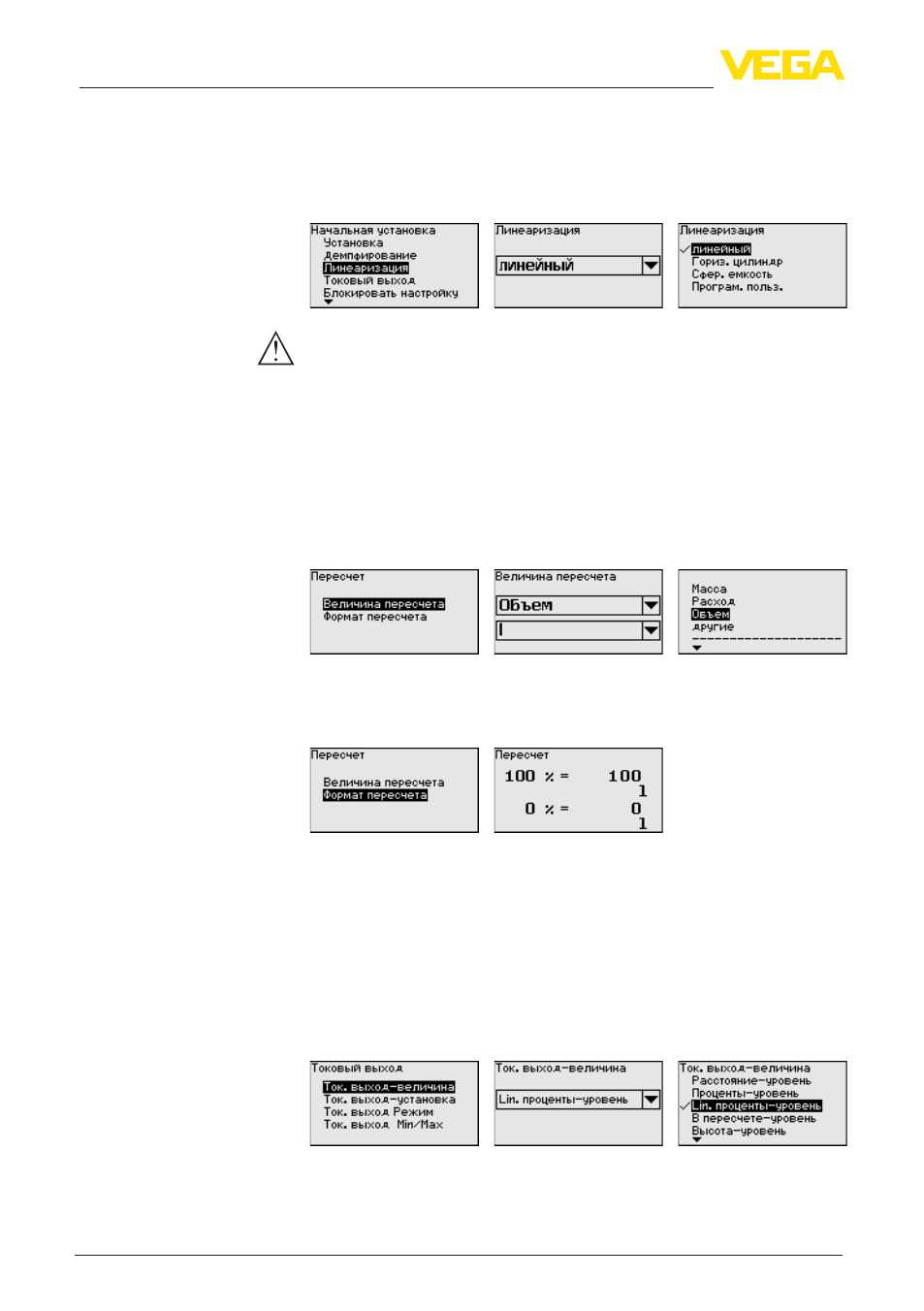

6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 83 • 4 … 20 mA/HART
45034-R
U-131107
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости. Линеаризация
действует для индикации измеренных значений и для токового
выхода.
Осторожно!
При применении датчика в системе защиты от переполнения по
WHG необходимо учитывать следующее:
Если выбрана кривая линеаризации, измерительный сигнал
более не будет обязательно линейным по отношению к уровню
заполнения. Это следует учитывать, особенно при установке
точки переключения предельного сигнализатора.
В меню "Пересчет (1)" определяется величина и единицы
пересчета для значения уровня на дисплее, например объем в
литрах.
В меню "Пересчет (2)" определяется формат пересчета на
дисплее и пересчет измеренного значения уровня для 0 % и
100 %.
В меню "Токовый выход" задаются все свойства токового
выхода.
У устройств со встроенным вторым токовым выходом свойства
каждого токового выхода устанавливаются индивидуально.
Дальнейшее описание действительно для установки обоих
токовых выходов.
В пункте меню "Токовый выход - величина" задается, какой
измеряемой величине соответствует токовый выход.
В меню "Токовый выход - установка" можно токовому выходу
присвоить соответствующее измеренное значение.
Начальная установка -
Пересчет (1)
Начальная установка -
Пересчет (2)
Начальная установка -
Токовый выход
Доп. настройки - Токо-
вый выход 1 и 2 (Вели-
чина)
Доп. настройки - Токо-
вый выход 1 и 2 (Уста-
новка)
