26
5 Подключение к источнику питания
VEGABAR 83 • 4 … 20 mA/HART
45034-R
U-131107
5 6 7 8
4...20mA
2
1
2
+
( )
(-)
1
1

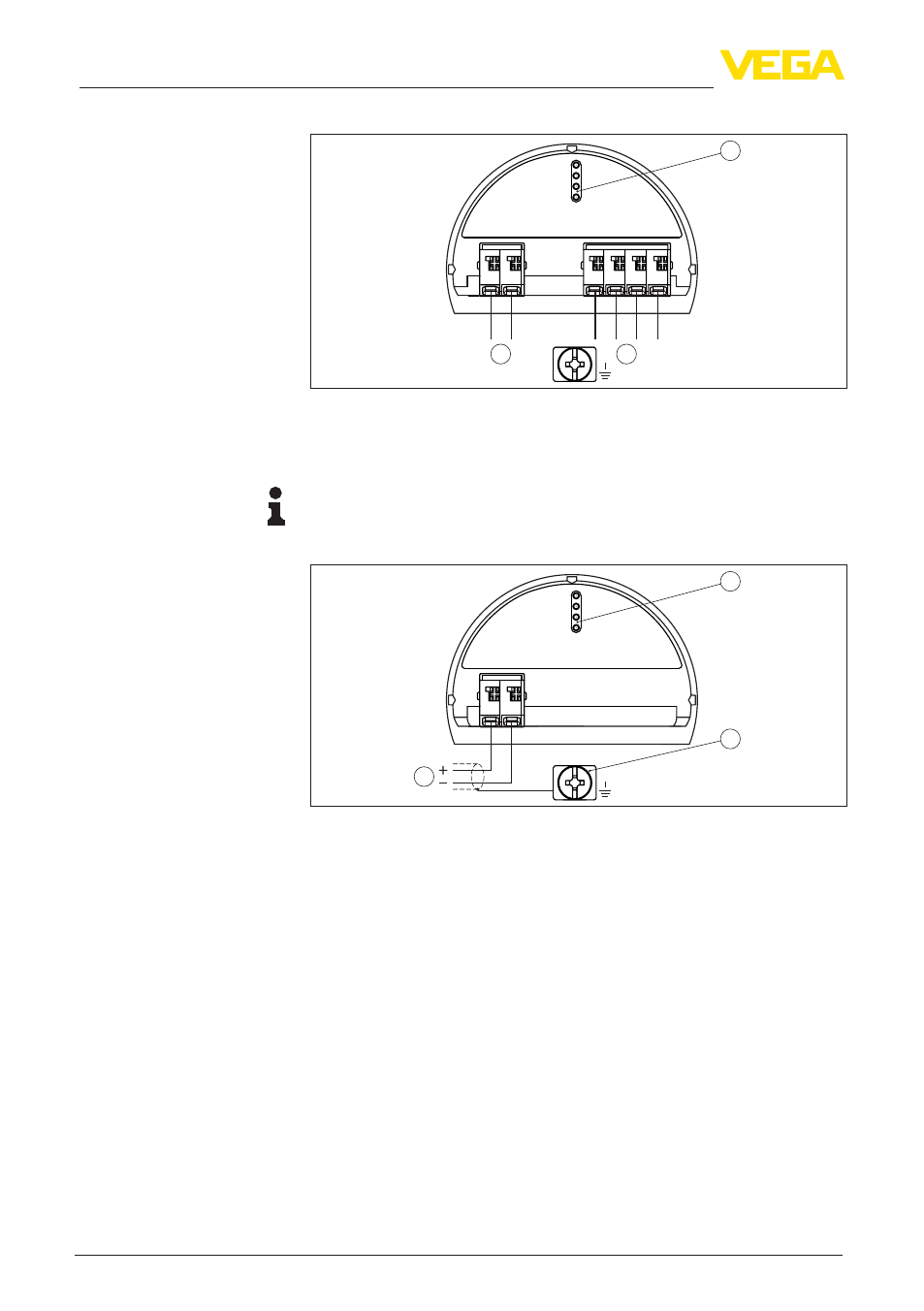

Рис. 19: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
4...20mA
2
3
1
2
+
( )
(-)
1
Рис. 20: Отсек подключения (двухкамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
