31
5 Подключение к источнику питания
VEGABAR 83 • 4 … 20 mA/HART
45034-R
U-131107
формирования сигнала
2 Экранирование
5.9 Выносной корпус при исполнении IP 68
(25 bar)
1
2
3

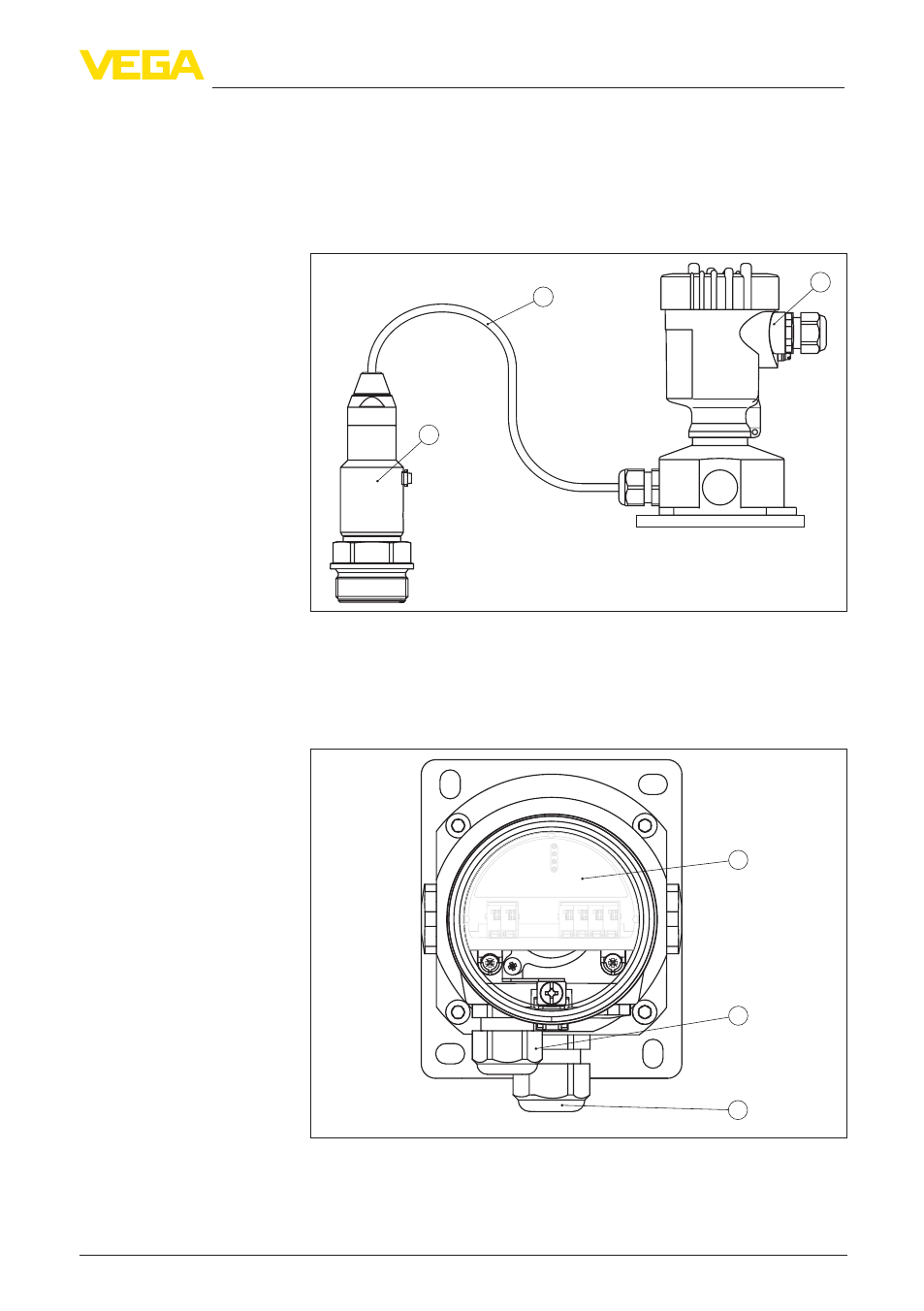

Рис. 30: VEGABAR 83 в исполнении IP 68, 25 bar, с осевым выводом
кабеля и выносным корпусом
1 Чувствительный элемент
2 Соединительный кабель
3 Выносной корпус
1
2
3
5
1
2
( )
+
(-)
6 7 8
4...20mA
Рис. 31: Отсек электроники и подключения
1 Блок электроники
2 Кабельный ввод для источника питания
3 Кабельный ввод для соединительного кабеля чувствительного
Общий обзор
Отсек электроники
и подключения для
питания
