29
5 Подключение к источнику питания
VEGABAR 83 • 4 … 20 mA/HART
45034-R
U-131107
5.6 Двухкамерный корпус Ex d ia
5 6 7 8
1
2
+
( )
(-)
3
1
2
4...20mA

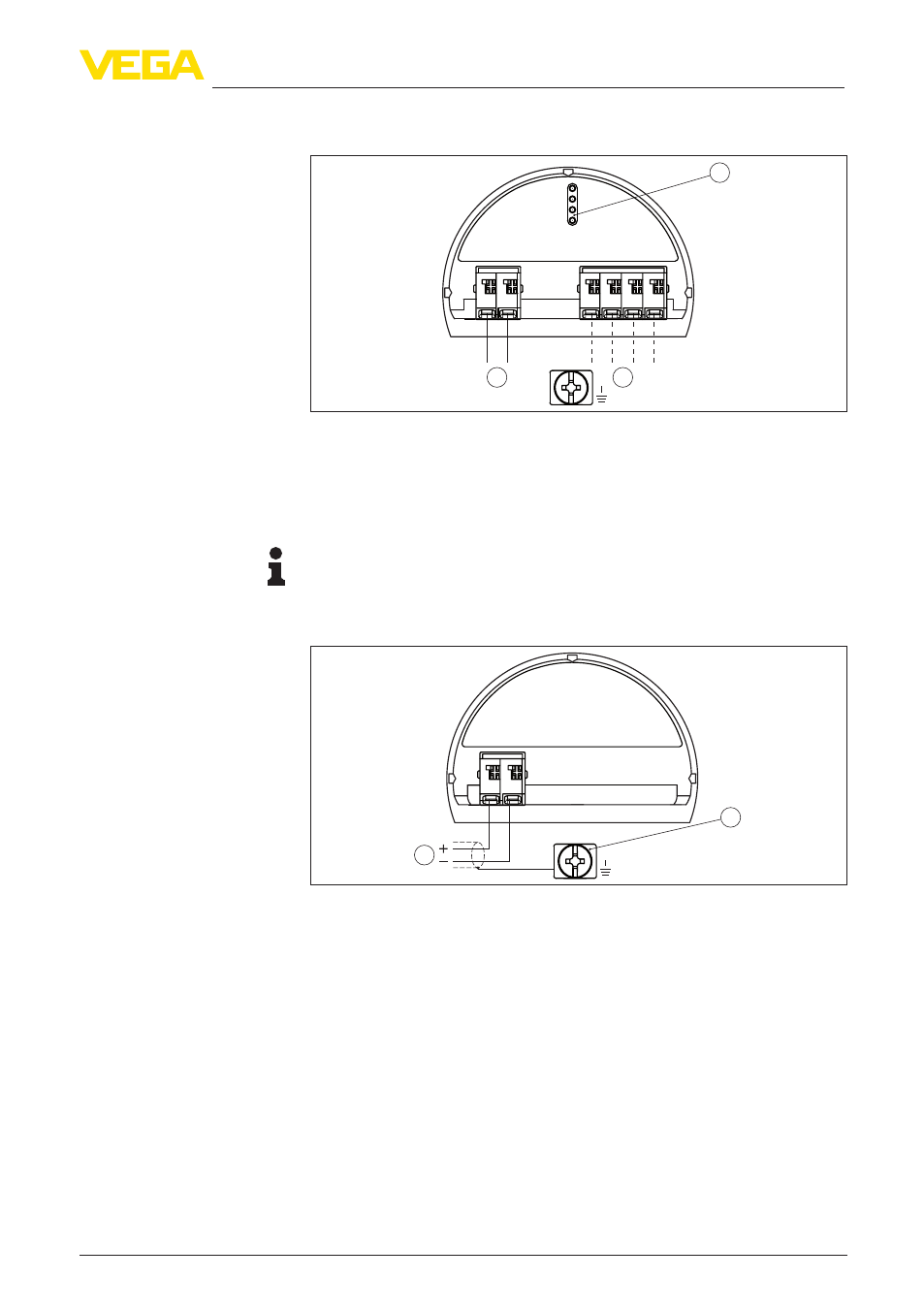

Рис. 25: Отсек электроники (двухкамерный корпус Ex d ia)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
Примечание:
При применении устройства в исполнении с комбинированной
взрывозащитой (Ex d ia) работа в многоточечном режиме HART
невозможна.
4...20mA
2
1
2
+
( )
(-)
1
Рис. 26: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
