9
3 Описание изделия
VEGABAR 67 • 4 ... 20 mA/HART
36742-R
U-130320
2
1
13
10
5
4
3
6
7
8
9
11
12
14

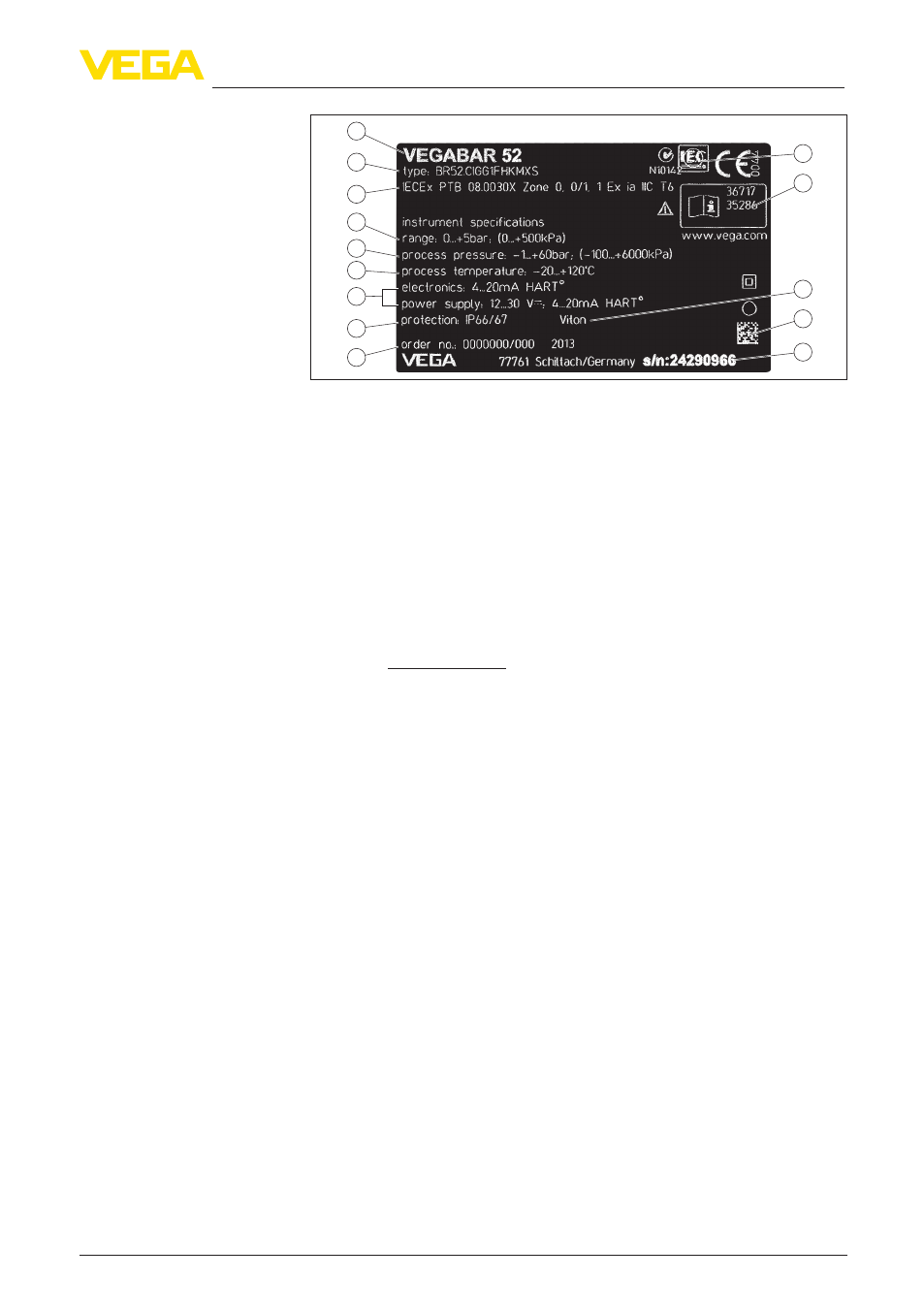

Рис. 2: Данные на типовом шильдике (пример)
1 Тип устройства
2 Код изделия
3 Разрешения
4 Электроника
5 Степень защиты
6 Диапазон измерения
7 Температура и давление процесса, давление процесса
8 Материал контактирующих деталей
9 Версия аппаратного и программного обеспечения
10 Номер заказа
11 Серийный номер устройства
12 Идент. номера документации
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
3.2 Принцип работы
Подвесной преобразователь давления VEGABAR 67
предназначен для измерения уровня в резервуарах. Может
измеряться уровень любых продуктов, к которым являются
стойкими контактирующие с продуктом материалы датчика
VEGABAR 67. 1)
Измерительная ячейка METEC ® состоит из керамической
емкостной измерительной ячейки CERTEC ® и специальной
термокомпенсированной системы с заполняющей жидкостью.
Под действием гидростатического давления продукта или
рабочего давления на металлическую мембрану и заполняющую
жидкость изменяется емкость измерительной ячейки. Это
изменение преобразуется в соответствующий выходной сигнал.
Измерительная ячейка CERTEC
® дополнительно снабжена
датчиком температуры. Значение температуры может быть
отображено на дисплее модуля индикации и настройки либо
обработано через сигнальный выход.
Область применения
Принцип действия
1) На закрытых емкостях под вакуумом применим VEGABAR с диапазо-
ном измерения абсолютного давления.
