7 Начальная установка с помощью PACTware и другого программного обеспечения для настройки
VEGABAR 67 • 4 ... 20 mA/HART
36742-R
U-130320
•
Источник питания или устройство формирования сигнала
1
2 4
3
OP EN
TWIST US
B
LOCK

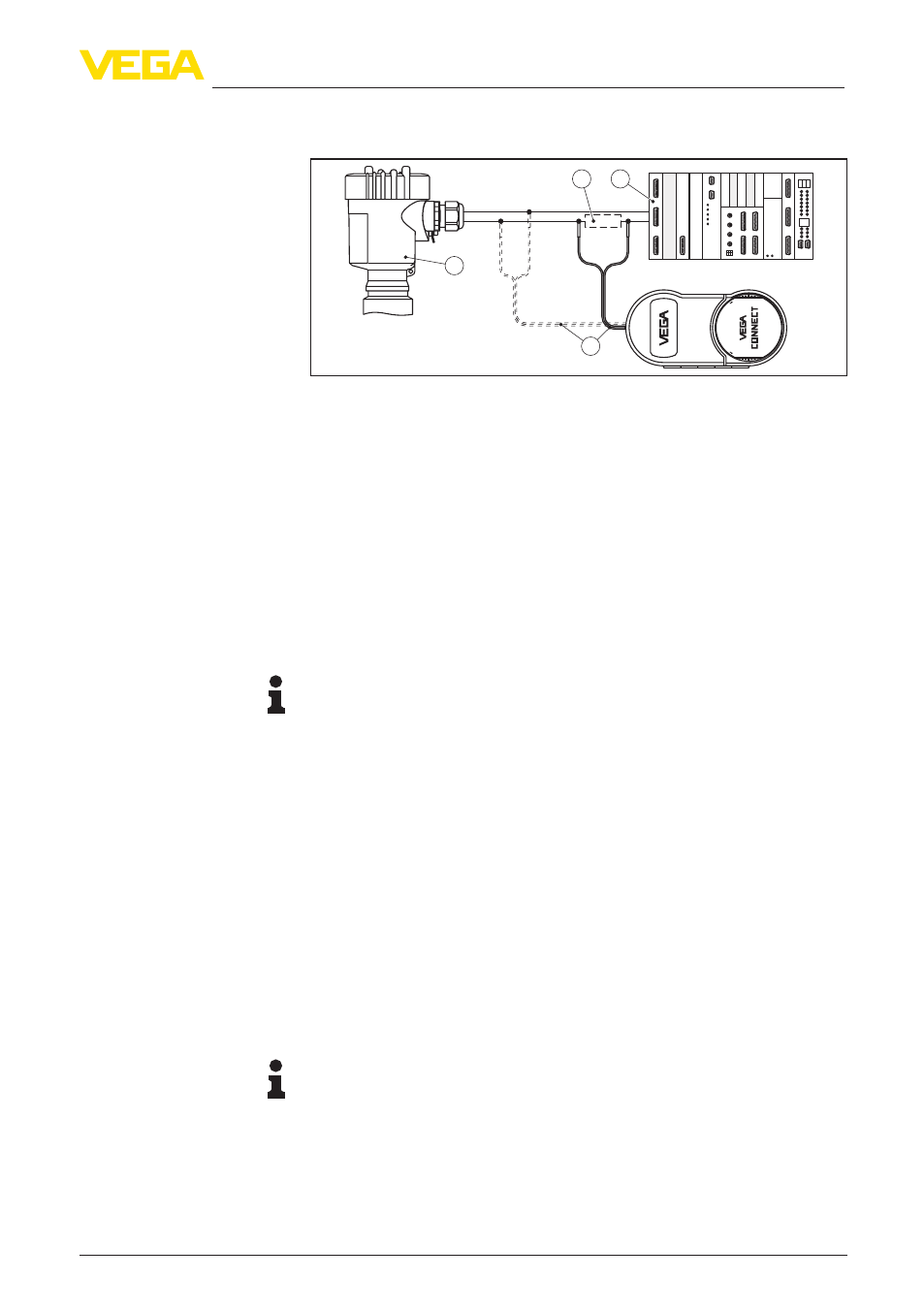

Рис. 31: Подключение ПК к сигнальному кабелю через HART
1 VEGABAR 67
2 Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3 Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4 Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
•
VEGABAR 67
•
ПК с PACTware и подходящим VEGA-DTM
•
VEGACONNECT
•
Сопротивление HART прибл. 250 Ω
•
Источник питания или устройство формирования сигнала
Примечание:
Для источников питания со встроенным сопротивлением HART
(внутреннее сопротивление прибл. 250 Ω) дополнительное
внешнее сопротивление не требуется. Такими источниками
питания являются, например, устройства VEGATRENN 149A,
VEGADIS 371, VEGAMET 381. Большинство стандартных
разделителей питания Ex также оснащены достаточным
токоограничительным сопротивлением. В таких случаях
VEGACONNECT 4 может быть подключен параллельно линии
4 … 20 mA.
7.2 Параметрирование с помощью PACTware
Параметрирование с помощью "Коллекции DTM/PACTware"
описано в соответствующем руководстве, которое поставляется
вместе с CD, а также может быть загружено с нашей домашней
страницы. Подробную информацию см. также в онлайновой
справке PACTware и VEGA-DTM.
Примечание:
Для параметрирования VEGABAR 67 необходима текущая
версия Коллекции DTM.
Текущие версии VEGA-DTM в виде Коллекции DTM
поставляются на диске CD, который можно заказать у
представителя VEGA. Диск также содержит текущую версию
PACTware.
VEGACONNECT через
HART
