VEGA VEGABAR 67 4 … 20 mA_HART - Инструкция (Страница 26)

26
5 Подключение к источнику питания
VEGABAR 67 • 4 ... 20 mA/HART
36742-R
U-130320
1
3
2
Display
1 2 5 6 7 8
I2C

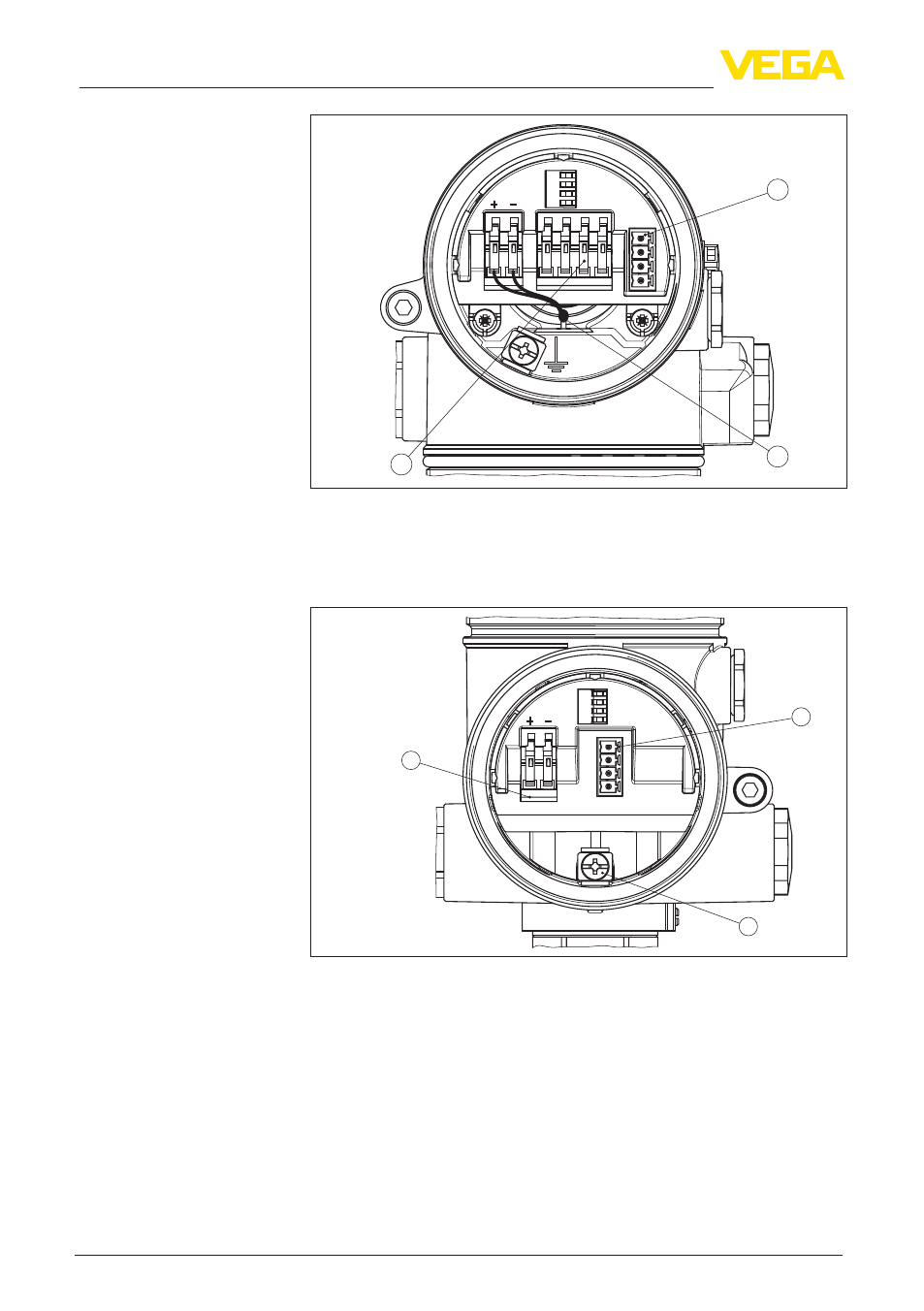

Рис. 16: Отсек электроники (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
1
2
3
Display
1 2 I2C
Рис. 17: Отсек подключения (двухкамерный корпус)
1 Пружинные контакты для источника питания
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
