Инструкция по эксплуатации VEGA VEGABAR 67 4 … 20 mA_HART
Страница 65
65
10 Приложение
VEGABAR 67 • 4 ... 20 mA/HART
36742-R
U-130320
Модуль индикации и настройки
Питание и передача данных
через датчик
Индикатор
Жидкокристаллический точечно-матричный дисплей
Элементы настройки
4 клавиши
Степень защиты
Ʋ не установлен в датчике
IP 20
Ʋ установлен в датчике без крышки IP 40
Материал
Ʋ Корпус
ABS
Ʋ Смотровое окошко
Полиэстровая пленка
Питание
Рабочее напряжение
Ʋ Устройство не-Ex
12 … 36 V DC
Ʋ Устройство Ex ia
12 … 30 V DC
Ʋ Устройство Ex-d
18 … 36 V DC
Рабочее напряжение - с подсветкой модуля индикации и настройки
Ʋ Устройство не-Ex
20 … 36 V DC
Ʋ Устройство Ex ia
20 … 30 V DC
Ʋ Устройство Ex d
20 … 36 V DC
Допустимая остаточная пульсация
Ʋ < 100 Hz
U
ss
< 1 V
Ʋ 100 Hz … 10 kHz
U
ss
< 10 mV
Нагрузка
См. диаграмму
1000
750
500
250
12
18
16
14
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

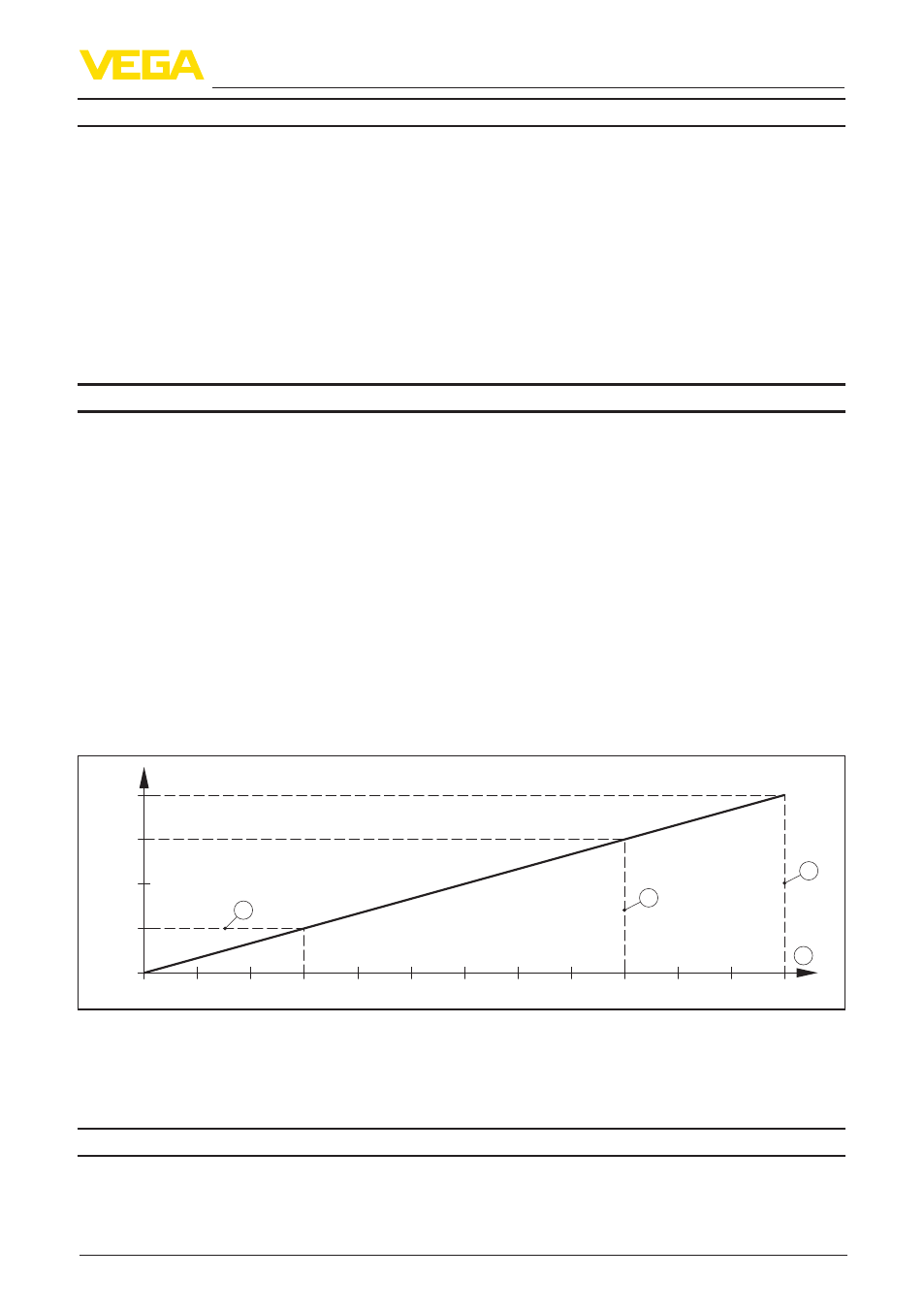

Рис. 34: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства Ex-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Защита
Степень защиты
Ʋ Чувствительный элемент
IP 68 (25 bar)
