25

5 Подключение к источнику питания

VEGABAR 67 • 4 ... 20 mA/HART

36742-R

U-130320

I²C

Display

1 2

5 6 7 8

3

4

1

2

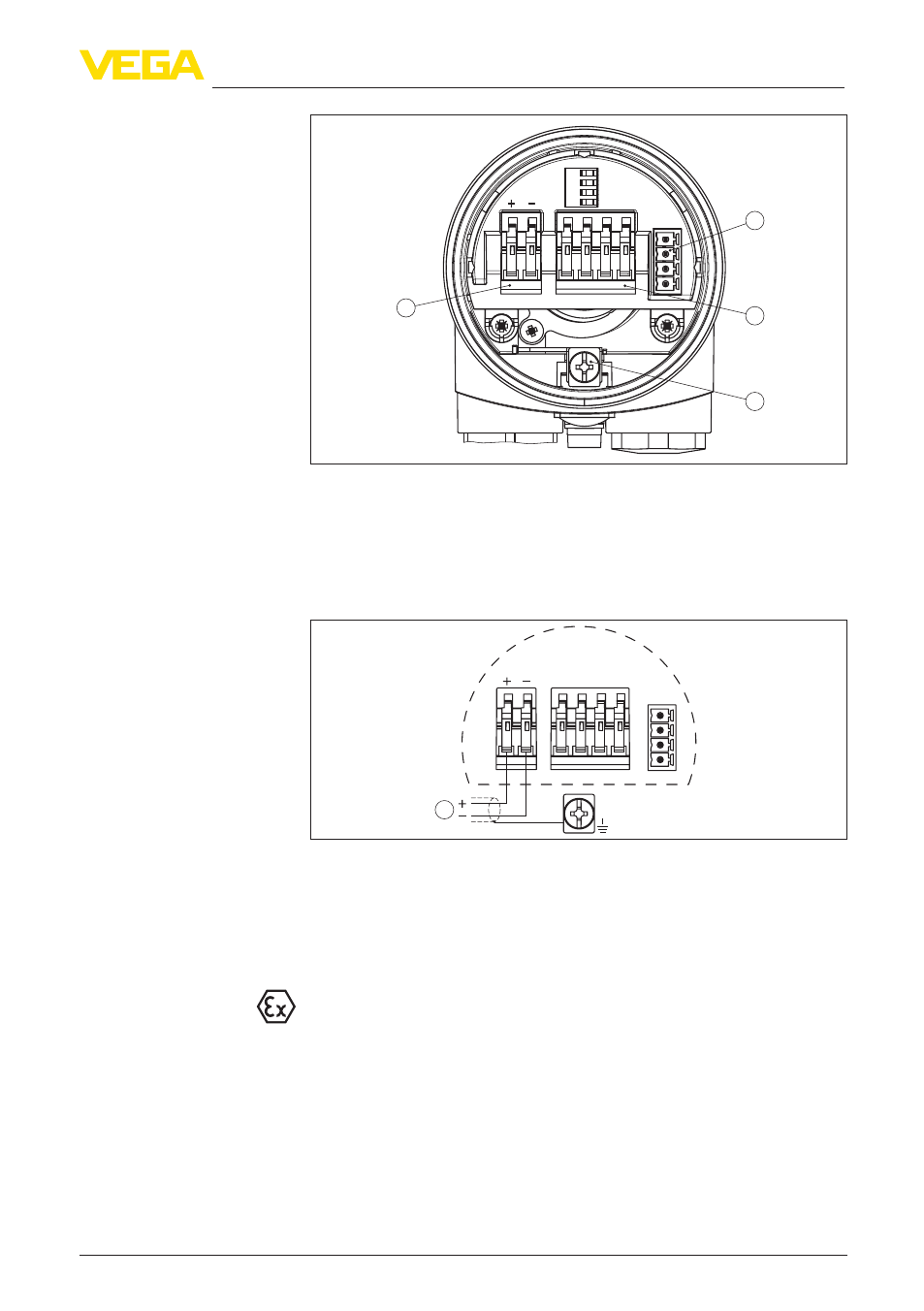

Рис. 14: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)

2 Пружинные контакты для подключения выносного индикатора

VEGADIS 61

3 Клемма заземления для подключения экрана кабеля

4 Пружинные контакты для источника питания

I2C

Display

1

1

2

5

6

7

8

Рис. 15: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала

5.4 Схема подключения (двухкамерный

корпус)

Рисунки и схемы ниже действительны для приборов в

исполнении без взрывозащиты, а также для приборов в

искробезопасном исполнении (Ex ia). Схемы для исполнения Ex

d даны в следующем параграфе.

Отсек электроники и

подключения

Схема подключения
