11 Приложение
VEGAPULS 62 • 4 … 20 mA/HART - двухпроводный
36503-R
U-121123
Исполненная спецификация HART 7.0
Разрешающая способность сигнала 0,3 µA
Сигнал неисправности - токовый вы-
ход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток 22 mA
Пусковой ток ≤ 3,6 mA; ≤ 10 mA для 5 мс после включения
Нагрузка См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Выходные значения HART соотв. HART 7.0 1)
Ʋ PV (Primary Value) Расстояние до уровня
Ʋ SV (Secondary Value) Высота уровня как процентное значение
Ʋ TV (Third Value) Линеаризованное процентное значение
Ʋ QV (Fourth Value) Измеренное значение в пересчете
Разрешающая способность измере-
ния (цифровая)
< 1 mm (0.039 in)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура +18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность 45 … 75 %
Ʋ Давление воздуха 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций > 200 mm (7.874 in)
Ʋ Отражатель Плоский пластинчатый рефлектор
Ʋ Ложные отражения Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
0,5 m (1.6 ft)
10 mm (0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
- 10 mm (- 0.394 in)
0
1 2 3

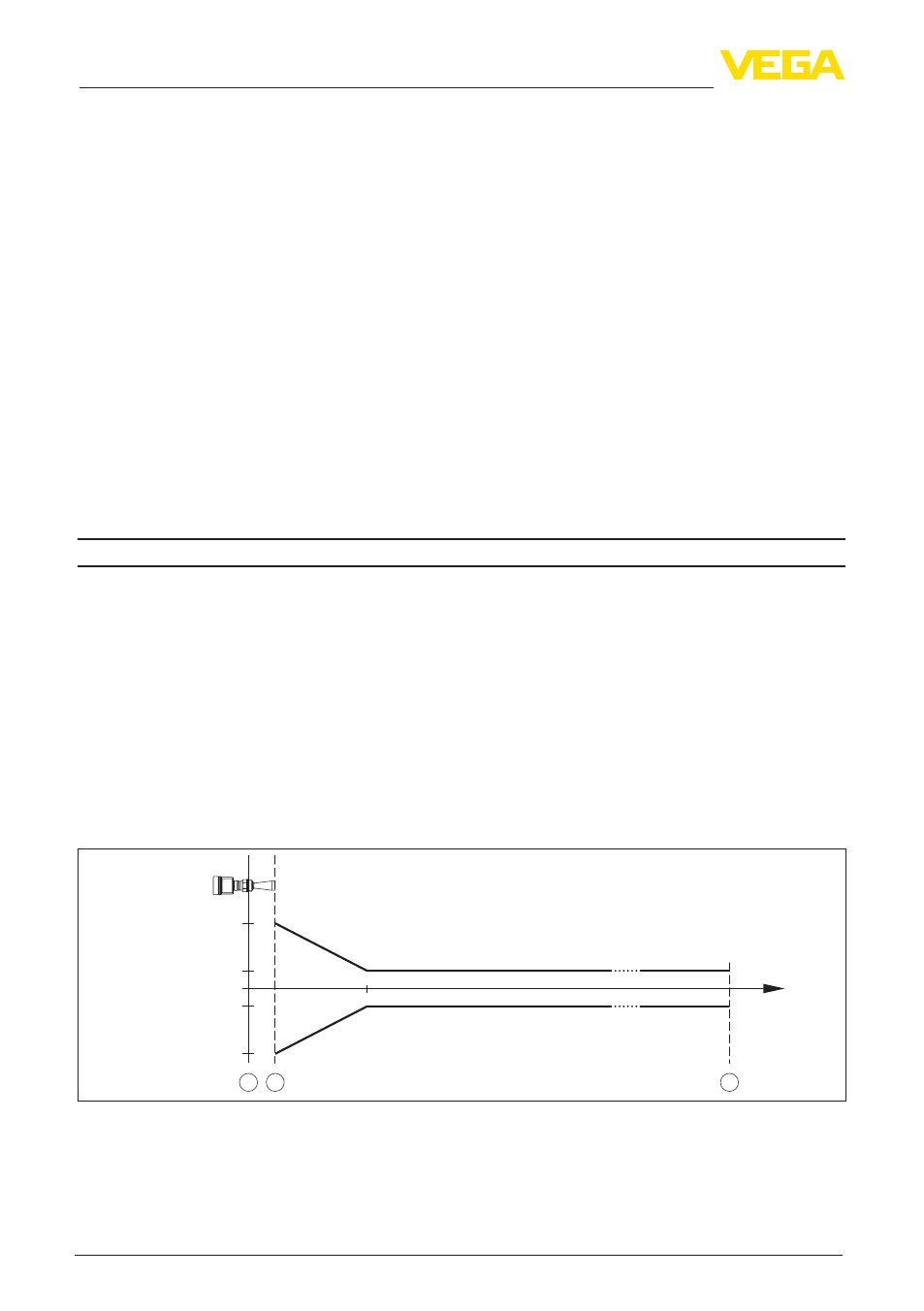

Рис. 56: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
1) Значения по умолчанию, могут присваиваться произвольно
