4 Монтаж
VEGAPULS 62 • 4 … 20 mA/HART - двухпроводный
36503-R
U-121123
присоединении (эта метка указывает положение плоскости по-
ляризации радарного сигнала).
3
4
1
2

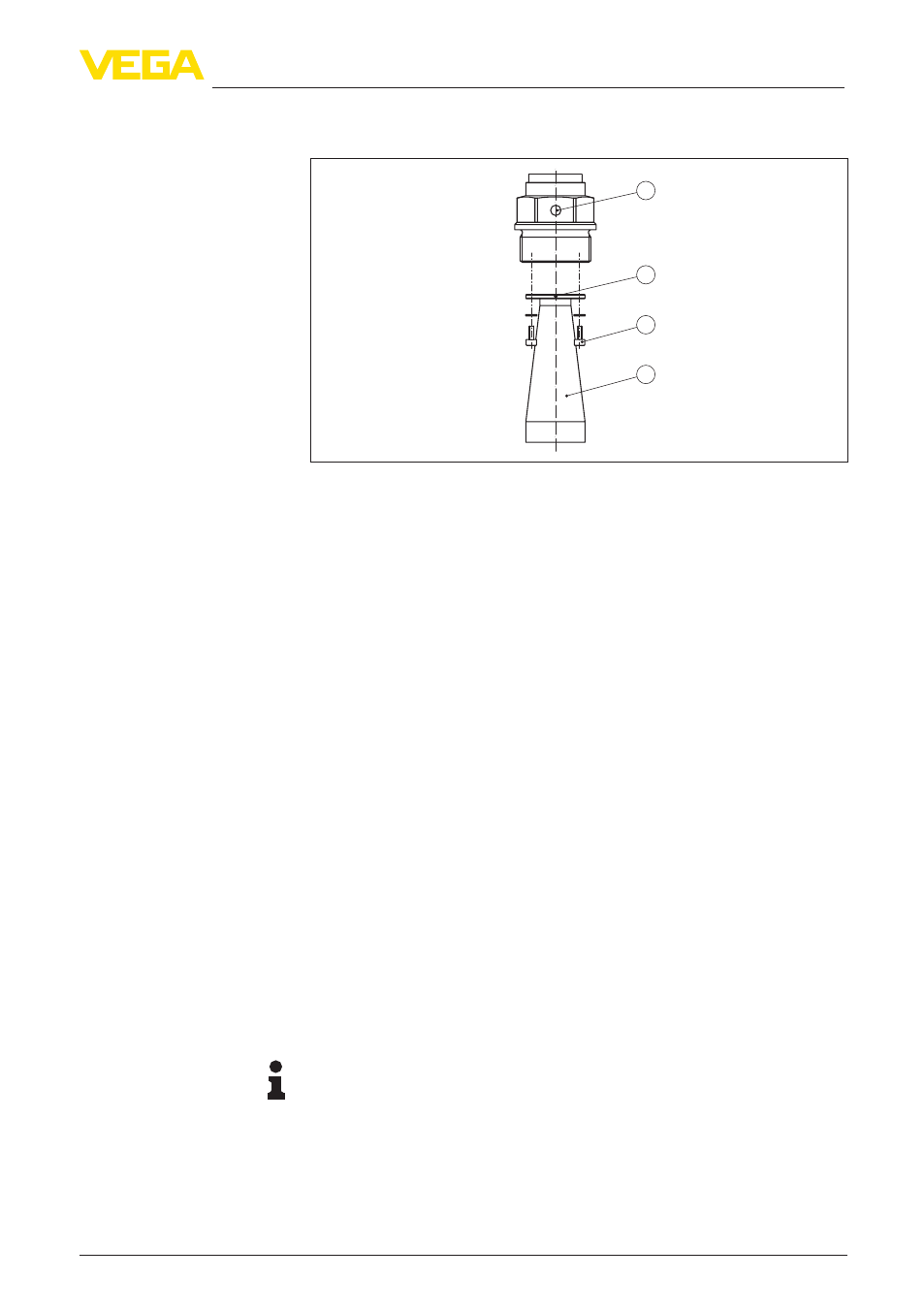

Рис. 5: Демонтаж рупорной антенны
1 Метка плоскости поляризации
2 Метка на основании антенны
3 Винты на основании антенны
4 Антенна
4.3 Подготовка к монтажу - параболическая
антенна
Устройство может иметь исполнение с антенной, диаметр кото-
рой больше диаметра присоединения (резьбы, фланца). Поэтому
перед монтажом прибора антенну необходимо снять с фланца,
для чего выполнить следующее:
1. VEGAPULS 62 с фланцем закрепить, например, в тисках.
2. Соединительную деталь (3) держать за лыски гаечным клю-
чом (размер 22).
3. Гаечным ключом (размер 36) полностью отвернуть контргай-
ку (2) в направлении антенны.
4. Гаечным ключом (размер 41) полностью отвернуть накидную
гайку (1) в направлении антенны.
5. Снять параболическую антенну (4), сдвигая ее вдоль оси.
6. Фланец датчика установить на переходном фланце и закре-
пить.
7. Проверить наличие и целостность уплотнительного О-кольца
на соединительной детали.
Примечание:
Поврежденное уплотнительное О-кольцо следует заменить: FKM
(Viton) арт. № 2.28248, FFKM (Kalrez 6375) арт. № 2.27351
8. Снова установить параболическую антенну (4).
9. Гаечным ключом (размер 41) затянуть накидную гайку (1),
момент затяжки макс. 50 Нм.
