4 схема подключения (двухкамерный корпус) – Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART - two-wire
Страница 33
33
5 Подключение к источнику питания
VEGAPULS 62 • 4 … 20 mA/HART - двухпроводный
36503-R
U-121123
5
1
2
+
( )
(-)
6 7 8
4...20mA
2
3
4
1

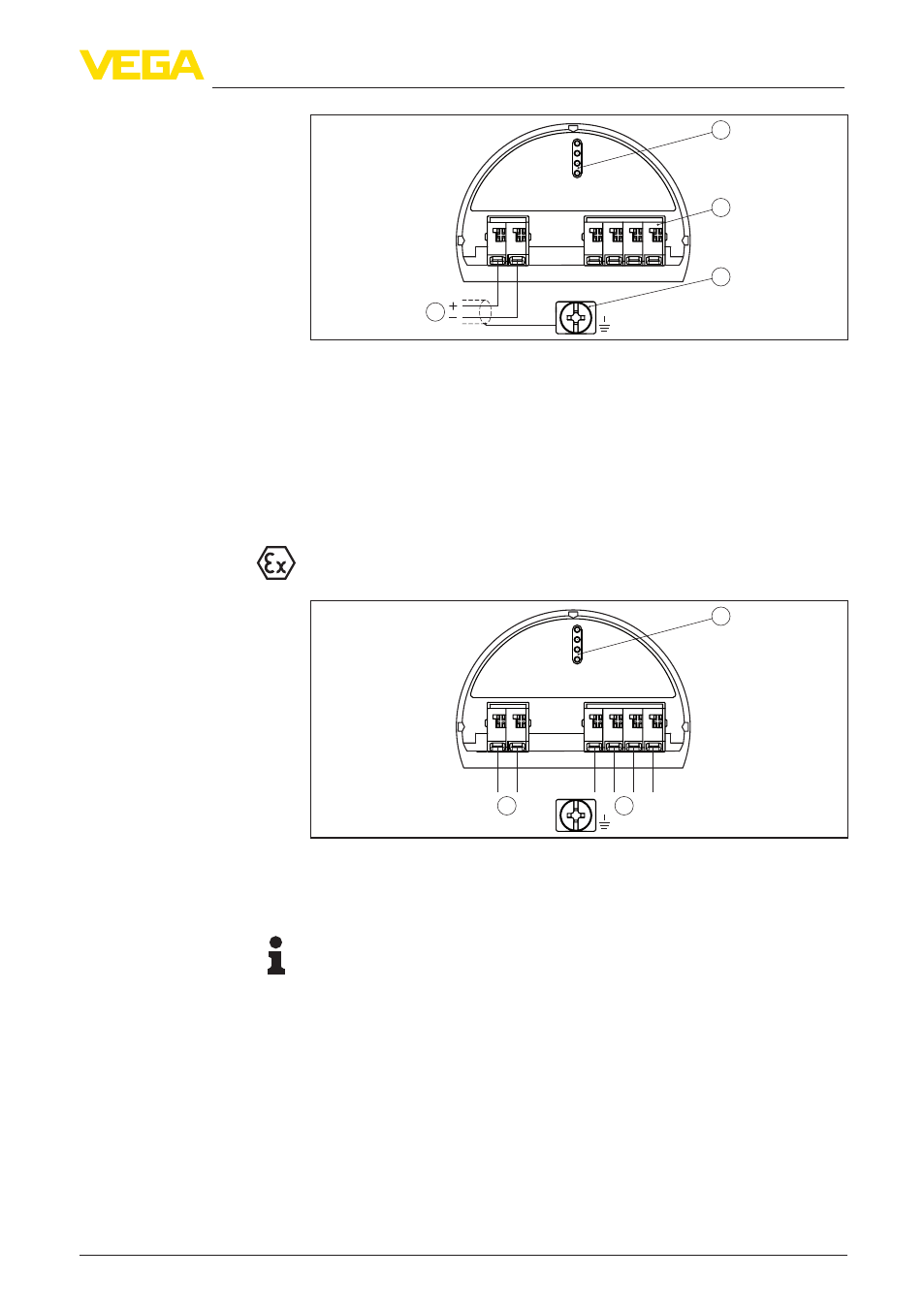

Рис. 25: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного блока индикации и настройки
4 Клемма заземления для подключения экрана кабеля
5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащи-
ты, а также для исполнения Ex ia.
5 6 7 8
4...20mA
2
1
2
+
( )
(-)
1
1
Рис. 26: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
Отсек электроники
Отсек электроники
