Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART - two-wire
Страница 28
28
4 Монтаж
VEGAPULS 62 • 4 … 20 mA/HART - двухпроводный
36503-R
U-121123
3 ... 4 h
max
≥ 50 mm
90°
2
3
1
h
ma
x
d
mi
n
≥ 2 mm x
h
ma
x
90°
4
2
3

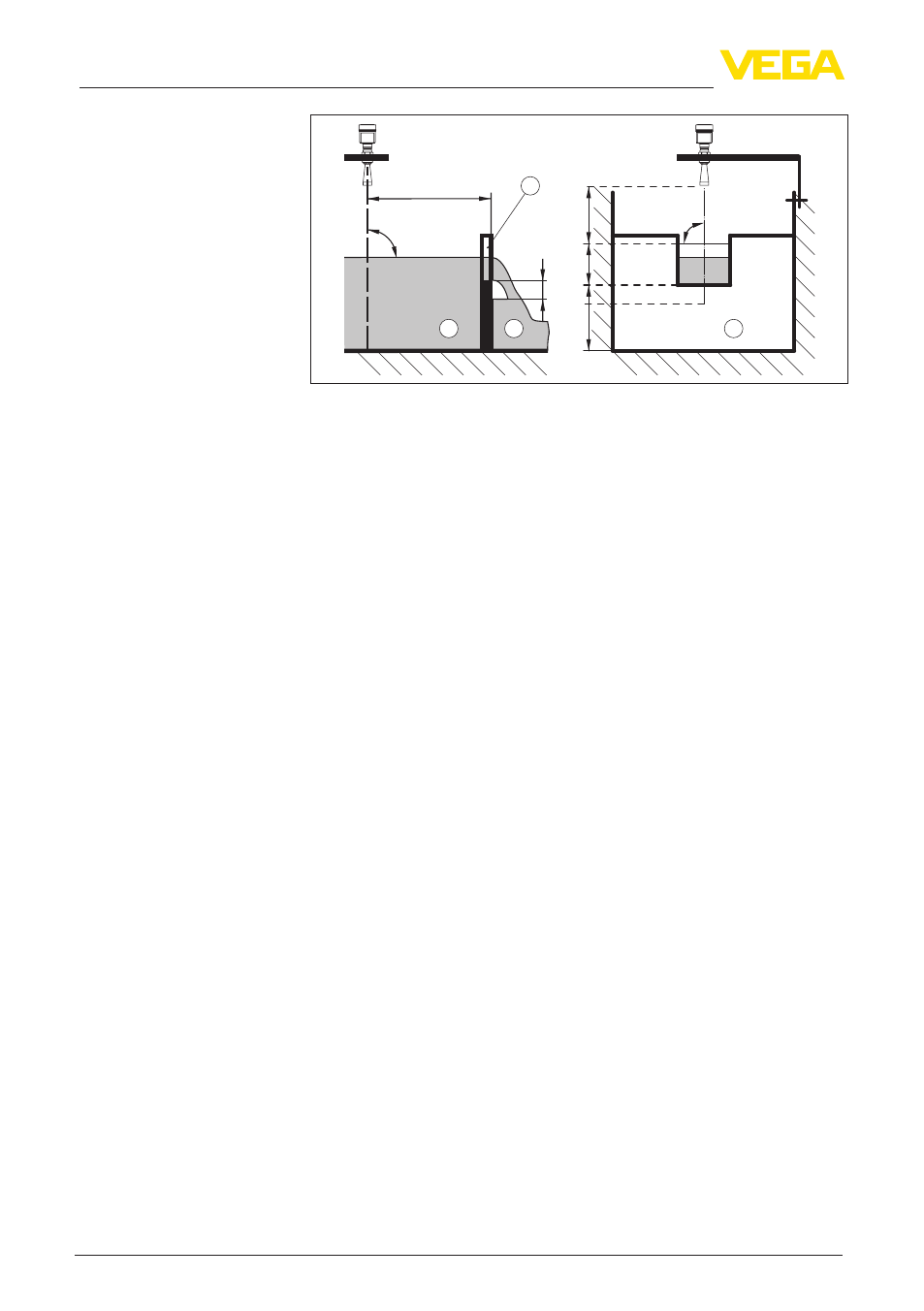

Рис. 22: Измерение расхода с прямоугольным водосливом: d
min.
= мини-
мальное расстояние датчика (см. гл. "Технические данные"); h
max.
= max.
заполнение прямоугольного водослива
1 Диафрагма слива (вид сбоку)
2 Верхний бьеф
3 Нижний бьеф
4 Диафрагма слива (вид со стороны нижнего бьефа)
Необходимо соблюдать следующие основные условия:
•
Установка датчика на стороне верхнего бьефа
•
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
•
Расстояние до диафрагмы слива
•
Расстояние от отверстия диафрагмы до дна
•
Минимальное расстояние от отверстия диафрагмы до ниж-
него бьефа
•
Минимальное расстояние от датчика до максимального подъ-
ема уровня
