4 Монтаж
VEGAPULS 62 • 4 … 20 mA/HART - двухпроводный
36503-R
U-121123
возможности измерения уровня продуктов с низким значением
диэлектрической постоянной (εr ≥ 1,6). При склонности продукта
к налипанию измерение в уравнительной трубе нецелесообраз-
но.
0%
100%
1
2
3
1
2
3
4
5
8
6
7
9

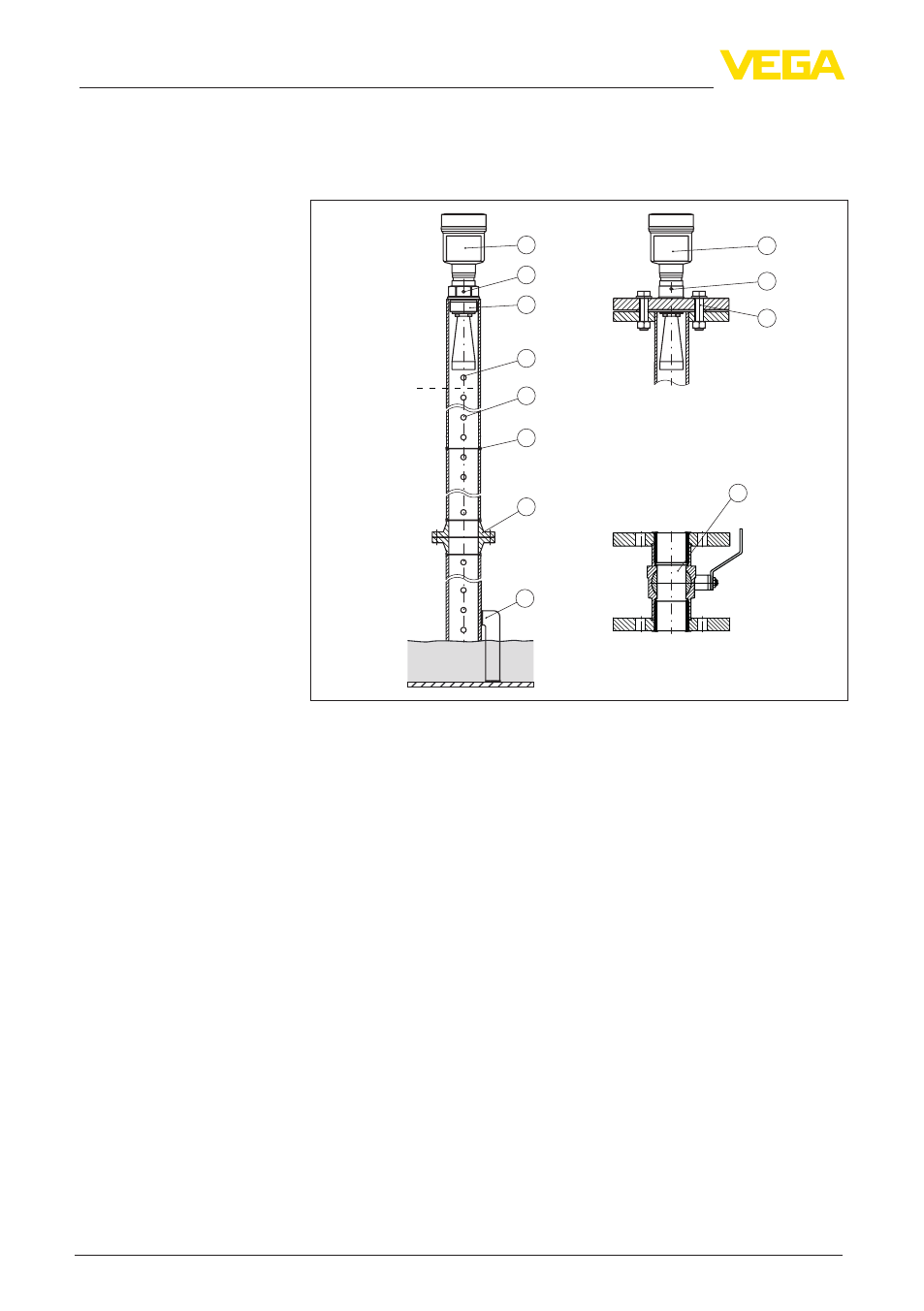

Рис. 19: Монтаж в уравнительной трубе
1 Радарный уровнемер
2 Метка плоскости поляризации
3 Резьба или фланец на приборе
4 Вентиляционное отверстие
5 Отверстия
6 Сварной шов
7 Приварной фланец
8 Шаровой кран с полным проходом
9 Крепление уравнительной трубы
Указания по ориентации:
•
Учитывать метку поляризации на датчике.
•
У исполнения с резьбовым присоединением метка располо-
жена на шестиграннике резьбового присоединения, у испол-
нения с фланцевым присоединением метка расположена
между двумя отверстиями фланца.
•
Метка должна смотреть в одном направлении с отверстиями
в уравнительной трубе.
Указания по измерению:
•
Точка 100 % должна лежать ниже самого верхнего вентиля-
ционного отверстия и ниже края антенны.
•
Точка 0 % - это конец уравнительной трубы.
•
Для компенсации погрешности из-за изменения времени
прохождения сигнала в трубе необходимо при параметри-
