GMI 10 Инструкция по установке 9

Существующая сеть NMEA 2000

Устройство
NMEA 2000
(не входит в
комплект)
Устройство
NMEA 2000
(не входит в
комплект)
GMI 10
Тройник
(входит в
комплект)
Ответвитель-
ный кабель
(входит в
комплект)
Концевая
заглушка
+
-

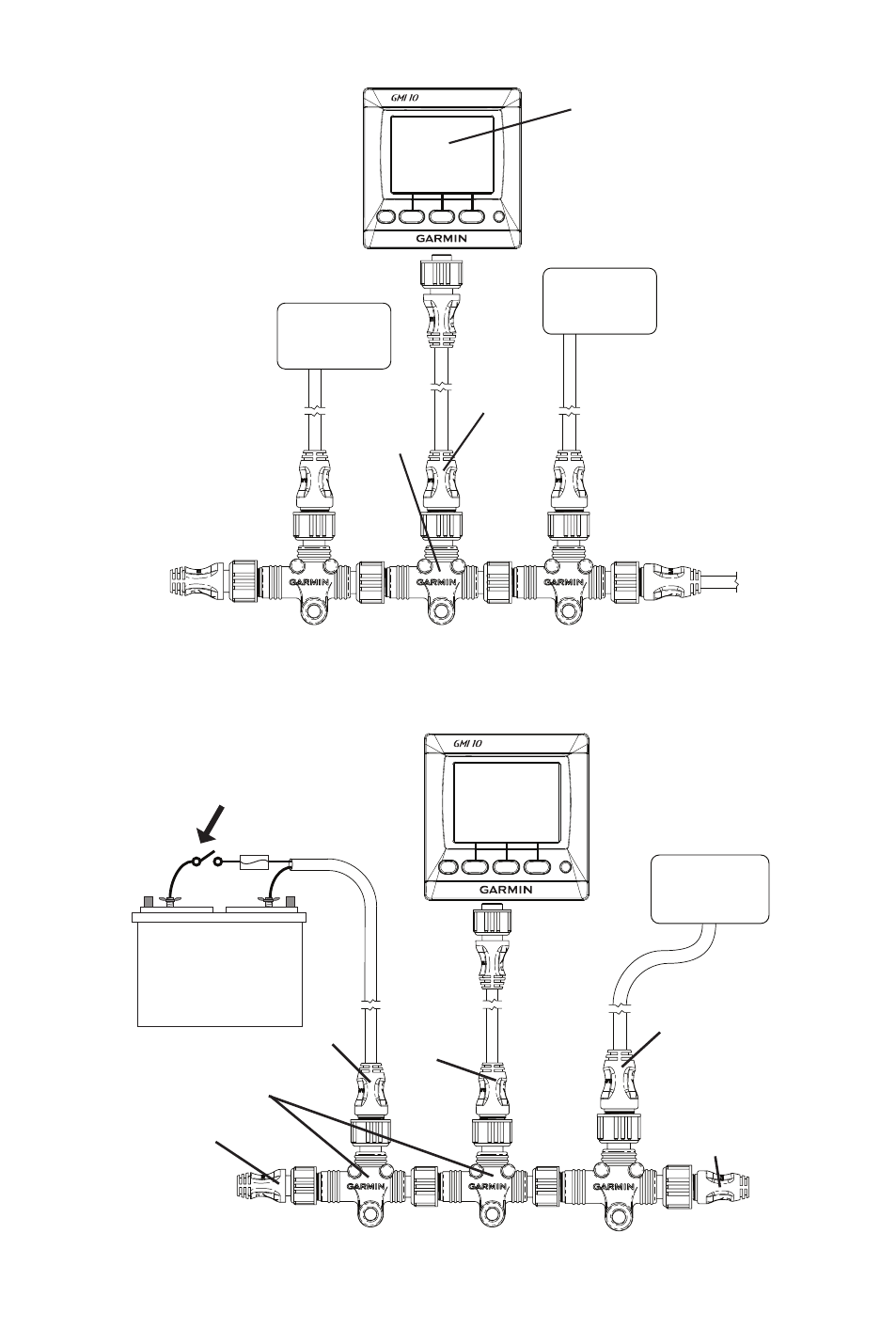

Подключение GMI 10 к существующей сети NMEA 2000.
Создание базовой сети NMEA 2000
Включатель зажи-
гания или линейный
переключатель
Батарея 12 В
пост. тока
Предохранитель
Кабель
питания
Tройники
Концевая заглушка
female
Ответви-
тельный
кабель
Устройство
NMEA 2000 (не
входит в ком-
плект)
Дополнительный
ответвительный
кабель и тройник
(не входят в ком-
плект)
