GMI 10 Инструкция по установке
ПРИмечанИя:
• Для добавления дополнительных датчиков к сети NMEA 2000 следуйте инструк-
циям, прилагаемым к датчику.
• Дополнительную информацию о NMEA 2000 и о создании сети NMEA 2000 см.
на сайте www.garmin.com.
• GMI 10 не получает питание от сети NMEA 2000. Этот компонент должен быть
отдельно подключен к источнику питания.
Подключение GMI 10 с помощью сети NMEA 0183
Устройство GMI 10 может принимать данные NMEA 0183 от одного прибора.
Индикатор GMI отображает принятые данные, но не может передать эти данные
в другое устройство NMEA 0183 или в сеть NMEA 2000.
При подключении устройства NMEA 0183 к GMI 10 используйте приведенные
ниже схемы. Для удлинения провода используйте экранированную скрученную
пару 22 AWG. Запаивайте все соединения и закрывайте их с помощью термоуса-
живаемых трубок.

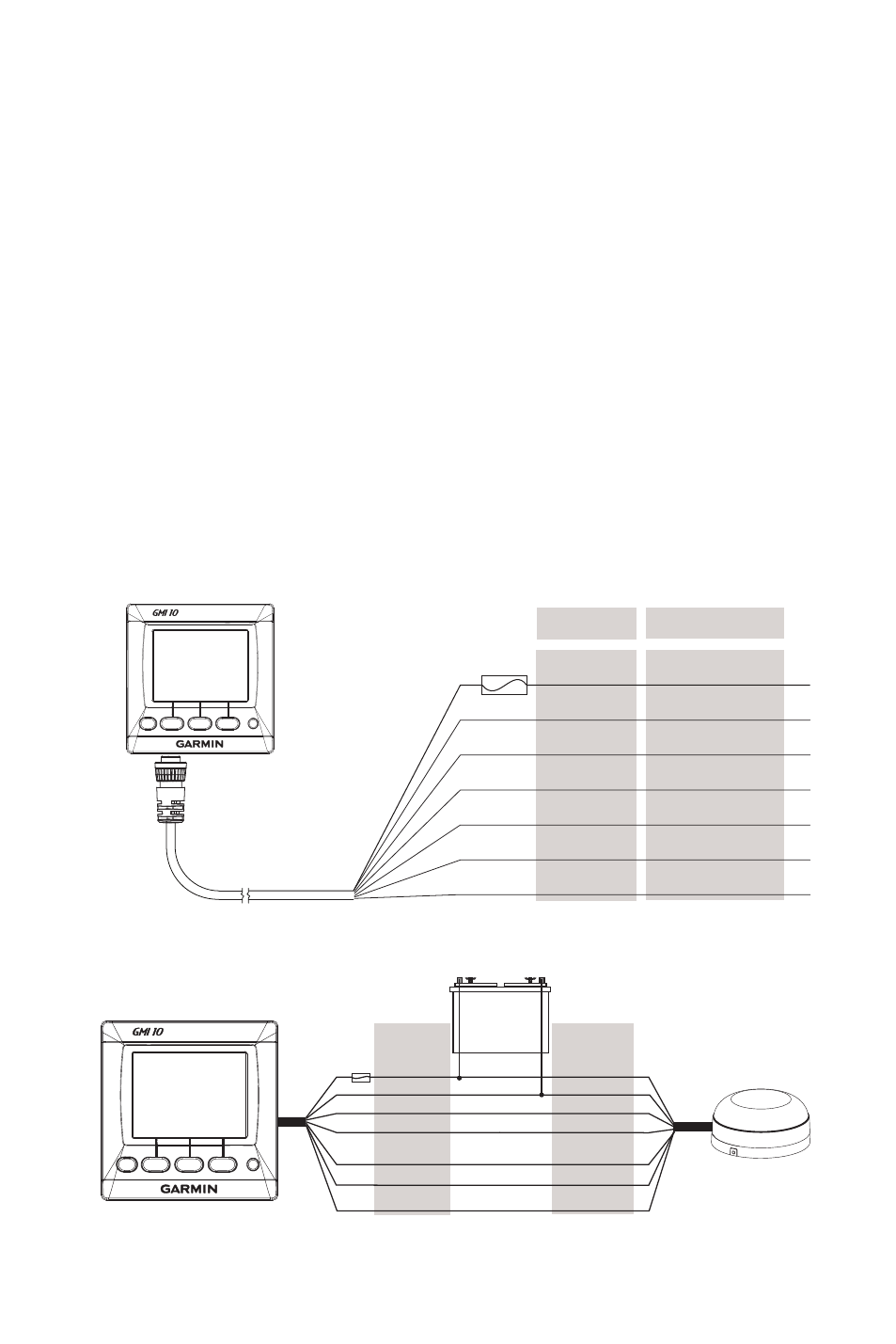

Рис.: Кабель питания/данных GMI 10
Рис.: Подключение GMI 10 к антенне GPS 17x NMEA 0183 HVS
>
>
>
>
Устройство
GMI 10
Устройство
GMI 10
Предохранитель
Предо-
хранитель
Цвет
Функция
Красный
Питание
Черный
Земля
Желтый
Вкл. аксессуар
Синий
Tx/A(+)
Белый
Tx/B(-)
Коричневый
Rx/A(+)
Зеленый
Rx/B(-)
+
-
>
>
>
>
>
>
>
>
Батарея
Антенна
Цвет
Цвет
провода
провода
Красный
Красный
Черный
Черный
Желтый
Оранжевый
Синий
Белый
Белый
Белый/оранжевый
Коричневый
Серый/белый
Зеленый
Красный
