6
GMI 10 Инструкция по установке
Шаг 3: Подключение GMI 10 к питанию
В комплект GMI 10 входит кабель, который используется для подключения к
питанию и внешним устройствам NMEA 0183 (стр. 6).
В системе используется предохранитель AGC/3AG – 1 A. Если необходимо удли-
нить провода питания, используйте провод 18 AWG. Если Ваше судно оборудо-
вано электрической системой, Вы можете подключить GMI 10 непосредственно
к неиспользованному держателю блока предохранителей. Если Вы используете
блок предохранителей, снимите линейный держатель предохранителя, постав-
ляемый вместе с прибором GMI 10. Также Вы можете подключить устройство
GMI 10 прямо к батарее.

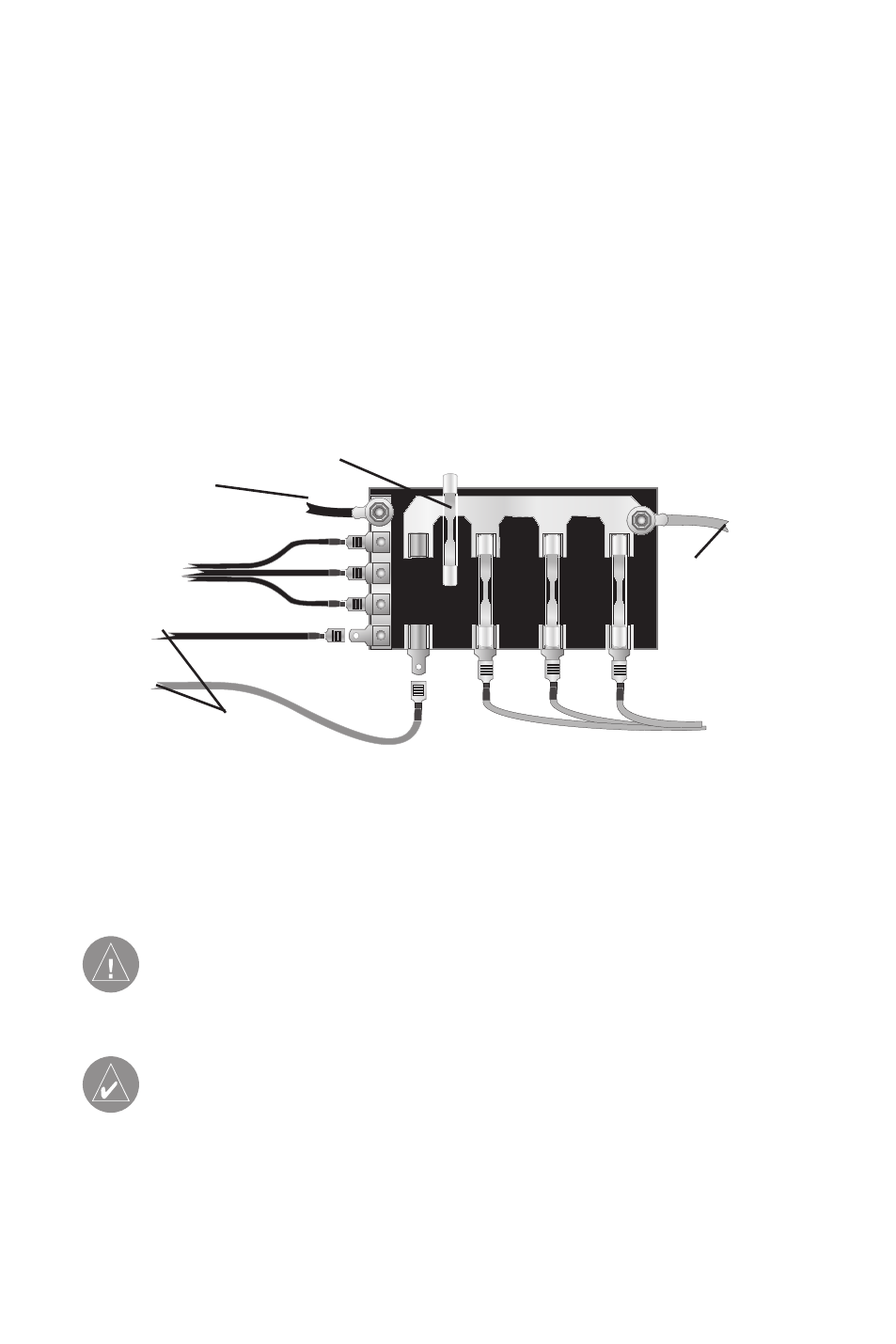

Рис.: Блок предохранителей
ВНИМАНИЕ: Максимальное входное напряжение GMI 10 составляет 32
В пост. тока. Превышение этого значения может привести к поврежде-
ниям GMI 10 и аннулированию гарантии.
ПрИМЕчАНИЕ: Во время базовой установки используйте только крас-
ный и черный провод. Остальные провода необходимы для подключения
NMEA 0183, и их подключение не является обязательным для нормаль-
ной работы GMI 10. Информацию о подключении NMEA 0183-совмести-
мого устройства см. на стр. 10.
1A
-
+
1 A Fuse = предохра-
нитель 1 А
Boat ground =
земля бортовой
сети
To GMI 10 = к GMI 10
_
+
To 8-32 Vdc boat
supply = к борто-
вому источнику
питания 8 – 32 В
пост. тока
