GMI 10 Инструкция по установке
7
Для подключения жгута проводов:
1. С помощью диагностической лампы или вольтметра определите полярность
источника питания.
2. Подключите красный (+ или положительный) провод к положительной клемме
питания. (Если на борту судна используется блок предохранителей, проведите
положительную линию через предохранитель, как показано на схеме).
3. Подключите черный (- или земля) провод к отрицательной клемме питания.
4. Установите или проверьте предохранитель AGC/3AG – 1 А (находится в линей-
ном держателе предохранителя или в блоке предохранителей на борту судна).
5. Совместите вырезы на коннекторе кабеля и на разъеме на задней поверхности
GMI 10. Вставьте кабель в коннектор и поверните фиксирующее кольцо против
часовой стрелки до упора.
Шаг 4: Подключение GMI 10 к датчикам
Прибор GMI 10 может быть подключен к дат-
чикам с помощью NMEA 2000 или NMEA 0183.
Подключение GMI 10
с помощью сети NMEA 2000
В комплект GMI 10 входят необходимые кон-
некторы и кабель NMEA 2000 для подключе-
ния GMI 10 к существующей сети NMEA 2000
или для создания базовой сети NMEA 2000.
Дополнительную информацию о NMEA 2000
см. на сайте www.garmin.com. Используйте
инструкции и схемы на стр. 9 для подключения
GMI 10 к существующей сети NMEA 2000 или
для создания базовой сети NMEA 2000.
Для подключения GMI 10 к существующей сети NMEA 2000:
1. Определите место, в которое Вы хотите подключить прибор GMI 10 к маги-
стральному кабелю существующей сети NMEA 2000.
2. Отсоедините одну сторону тройника NMEA 2000 от магистрального кабеля в
выбранном месте подключения.
Если Вам требуется удлинить магистральный кабель NMEA 2000, подключите
дополнительный магистральный кабель NMEA 2000 (не входит в комплект) к
боковому коннектору отключенного тройника.
3. Добавьте тройник (входит в комплект) для GMI 10 к магистральному кабелю
NMEA 2000, подключив его к боковому коннектору тройника, который Вы
отсоединили.

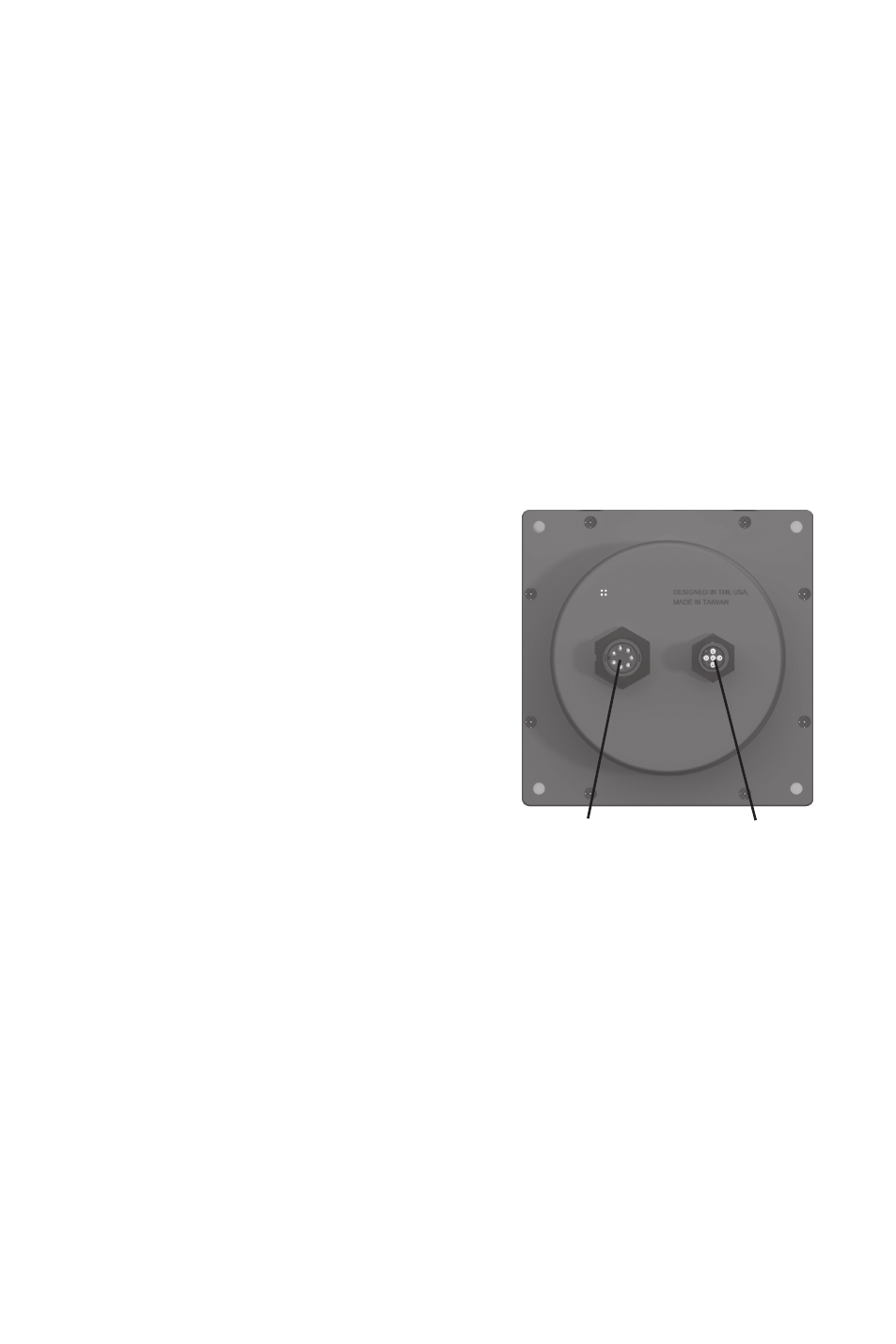

Power/data
= питание/
данные
NMEA 2000
