GMI 10 Инструкция по установке
11
+
-
>
>
>
>

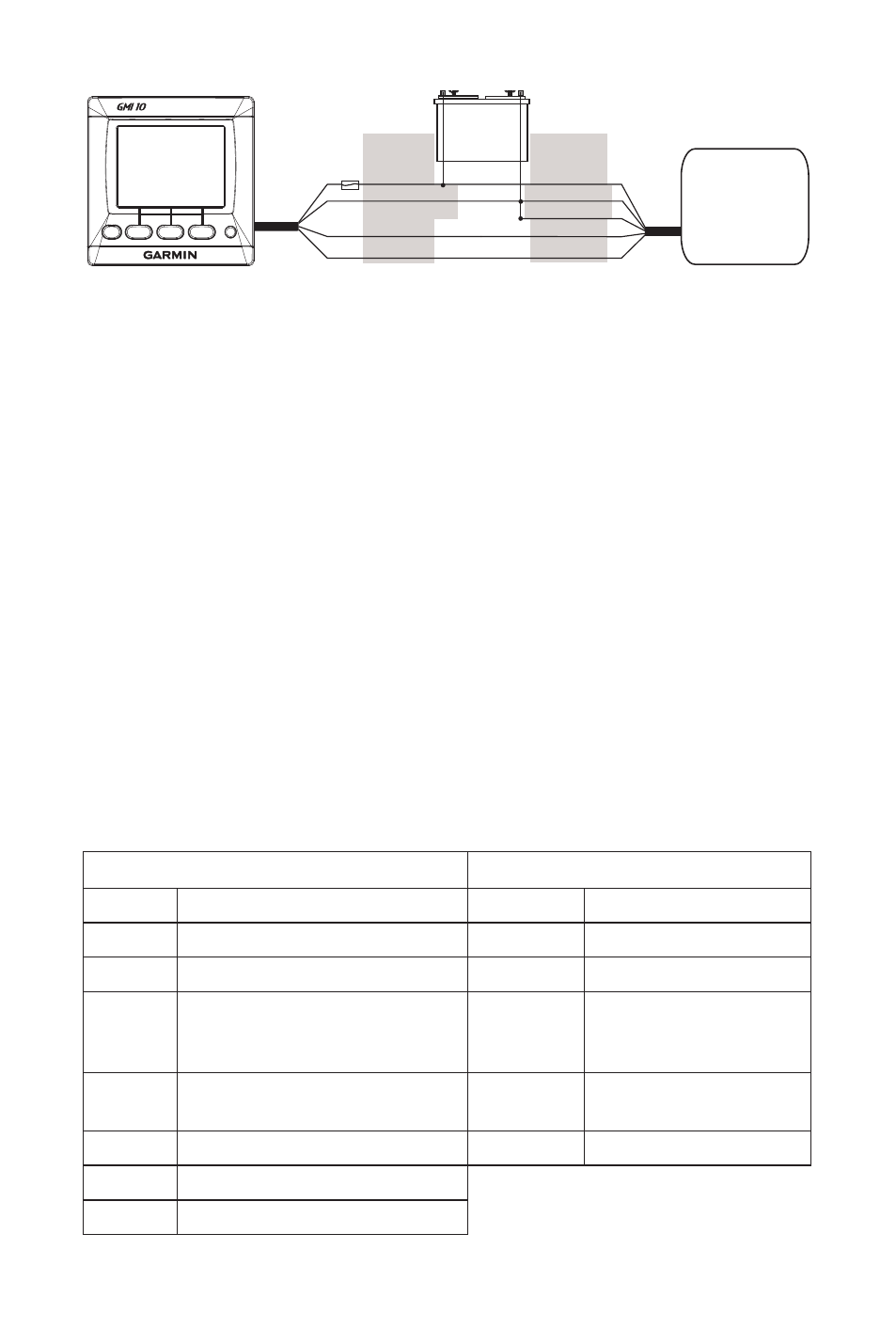

Подключение GMI 10 к стандартному устройству NMEA 0183
ПРИмечанИя:
• Информацию о проводах Transfer (TX) A (+) и B (-) см. в инструкции по уста-
новке NMEA 0183-совместимого устройства.
• Если в NMEA 0183-совместимом устройстве имеется только один передаю-
щий (Tx) провод, подключите его к коричневому проводу от GMI 10, а зеленый
провод (Rx/B) подключите к земле.
• Синий (Тх/А) и белый (Тх/В) провода используются только при подключении
GMI 10 к антенне Garmin GPS 17/17x.
• Желтый (“accessory on”) провод используется только при подключении GMI 10
к антенне GPS 17/17x.
Информация о PNG NMEA 2000
Используйте приведенную ниже таблицу для определения утвержденной
информации о номерах NMEA 2000 PGN для данных, которые могут быть при-
няты и переданы прибором GMI 10 при соединении с NMEA 2000-совместимым
устройством.
Прием
Передача
059392
Подтверждение ISO
059392
Подтверждение ISO
059904
Запрос ISO
059904
Запрос ISO
060928
Требование адреса ISO
060928
Требование адреса ISO
126208
NMEA – группа функций команда/
запрос/подтверждение
126208
NMEA – группа функций
команда/запрос/под-
тверждение
126464
Передача/ прием списка группы
функций PGN
126464
Передача/ прием списка
группы функций PGN
126992
Системное время
126996
Информация о продукте
126996
Информация о продукте
127250
Направление движения судна
Устройство
GMI 10
Предохра-
нитель
Батарея
NMEA
0183-совме-
стимое
устройство
Цвет провода
Провод
Красный
Красный
Черный
POWER GND (земля питания)
NMEA GND (земля NMEA)
Коричневый
Tx/A (+)
Зеленый
Tx/B(-)
