11 Приложение
VEGAPULS 65 • Profibus PA
36517-R
U-121123
Разрешающая способность измере-
ния (цифровая)
< 1 mm (0.039 in)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 200 mm (7.874 in)
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
1,0 m (3.28 ft)
20 mm (0.788 in)
8 mm (0.315 in)
- 8 mm (- 0.315 in)
- 20 mm (- 0.788 in)
0
1
2
3

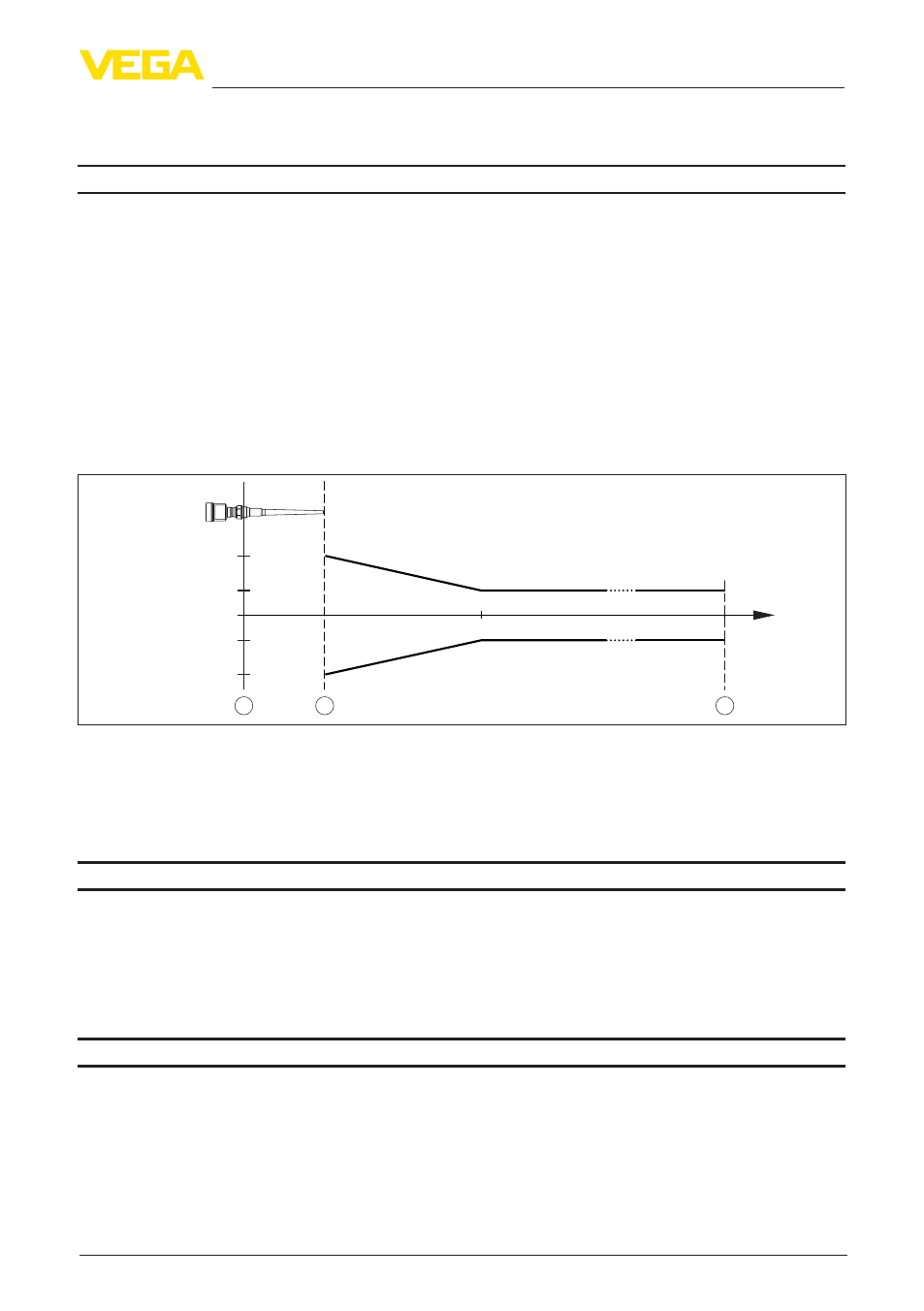

Рис. 45: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±50 mm
Характеристики измерения и рабочие характеристики
Измерительная частота
Диапазон C (технология 6 ГГц)
Время измерительного цикла прибл. 350 ms
