5 Подключение к шинной системе
VEGAPULS 65 • Profibus PA
36517-R
U-121123
1
Bus
USB
Status
Test
SIM-Card
1
2
+
( )
(-)

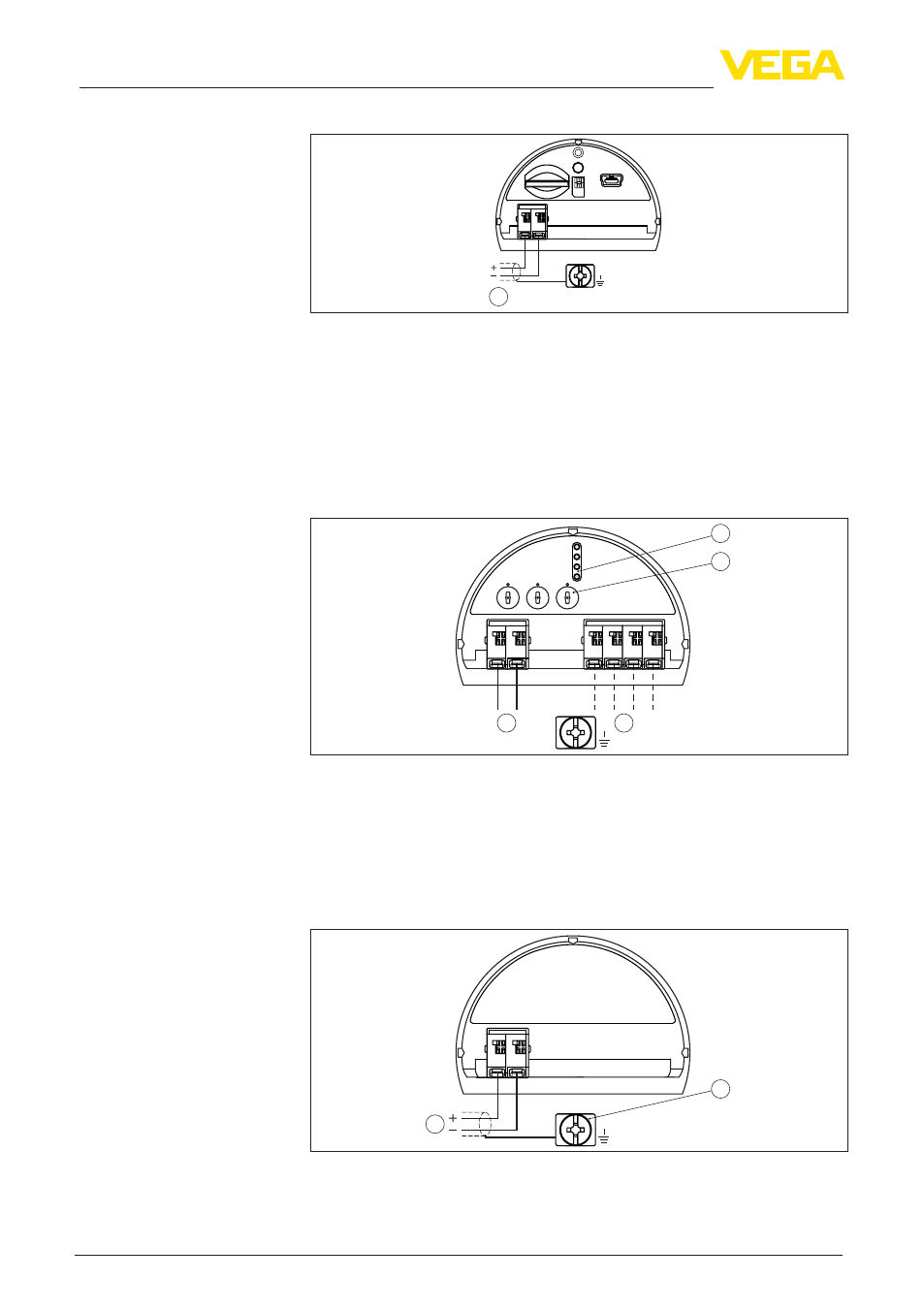

Рис. 17: Подключение модуля мобильной связи к питанию
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5.5 Схема подключения (двухкамерный
корпус Ex d)
4
1
5
0
0
5
1
6
2
7
3
8
4
9
0
5
1
6
2
7
3
8
4
9
1
0
1
6 7 8
Bus
2
3
1
2
+
( )
(-)
Рис. 18: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Штырьковые контакты для модуля индикации и настройки или интер-
фейсного адаптера
3 Переключатель для выбора шинного адреса
4 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
+
Bus
2
1
2
( )
(-)
1
Рис. 19: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
Отсек подключения
встроенного моду-
ля мобильной связи
PLICSMOBILE
Отсек электроники
Отсек подключения
