5 Подключение к шинной системе
VEGAPULS 65 • Profibus PA
36517-R
U-121123

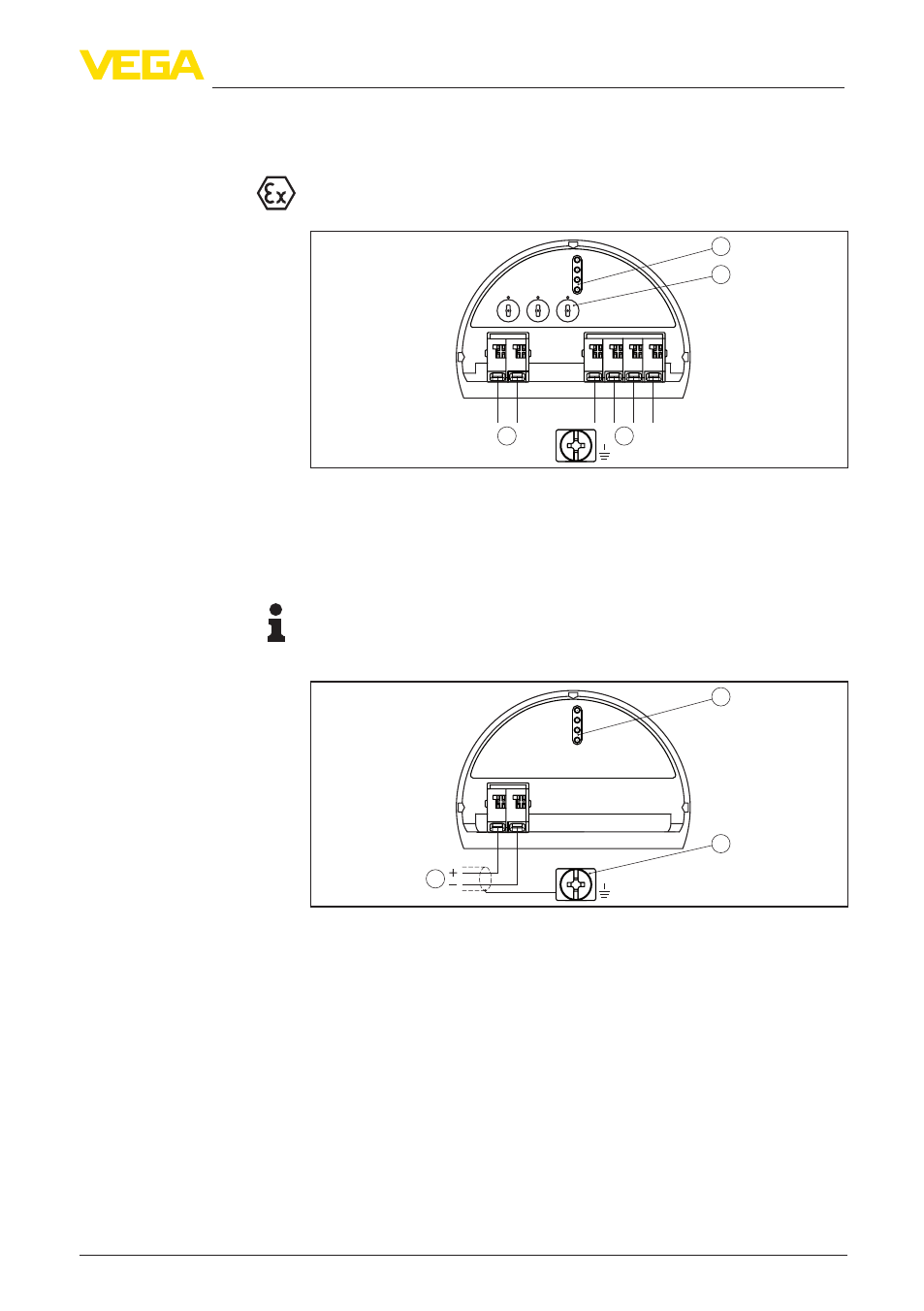

5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащи-
ты, а также для исполнения Ex ia.
1 1
5
0 0
5
1
6
2
7 3 8
4
9 0
5
1
6
2
7 3 8
4
9 1
0
1
6 7 8
Bus
2
3
1 2 +
( ) (-)
Рис. 15: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Штырьковые контакты для модуля индикации и настройки или интер-
фейсного адаптера
3 Переключатель для выбора шинного адреса
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
+
Bus
2
3 1 2 ( ) (-)
1
Рис. 16: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
