5 Подключение к шинной системе
VEGAPULS 65 • Profibus PA
36517-R
U-121123
•
Модуль индикации и настройки (программная установка
адреса)
•
PACTware/DTM (программная установка адреса)
Аппаратная адресация действует, если на устройстве посред-
ством переключателей выбора адреса установлен адрес меньше
126. В этом случае программная адресация не действует, дей-
ствительным является установленный аппаратный адрес.
5
0
0
5
1
6
2
7
3
8
4
9
0
5
1
6
2
7
3
8
4
9
1
0
1
6 7 8
Bus
2
1
3
1 2
+
( )
(-)

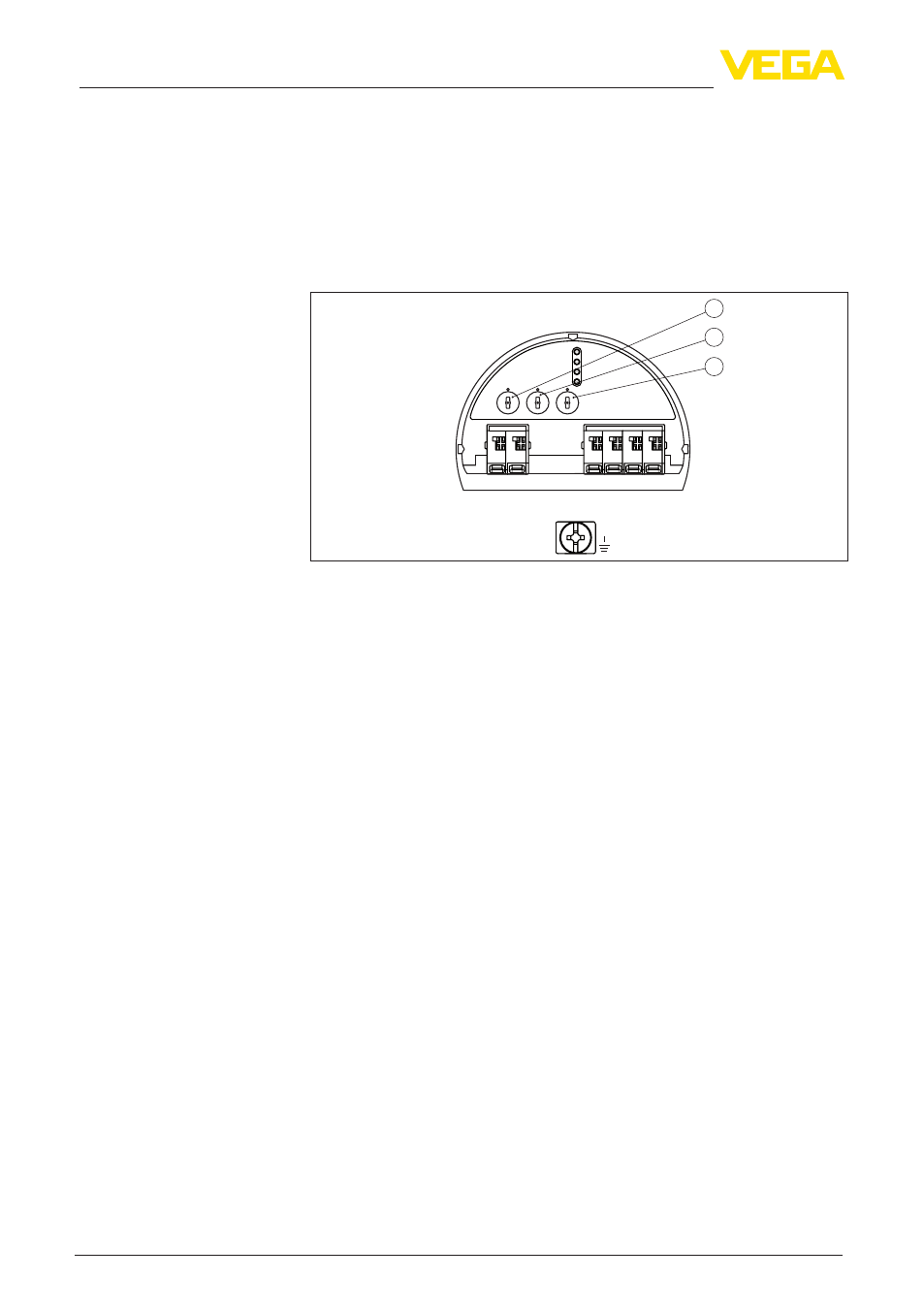

Рис. 22: Переключатели выбора адреса
1 Адреса меньше 100 (набор 0), адреса больше 100 (набор 1)
2 Десятичный разряд адреса (набор от 0 до 9)
3 Целая часть адреса (набор от 0 до 9)
Программная адресация действует, если на устройстве по-
средством переключателей адреса установлен адрес 126 или
больше.
Процедура присвоения адреса описана в руководстве по экс-
плуатации "Модуль индикации и настройки".
5.8 Фаза включения
После подключения VEGAPULS 65 к шинной системе в течение
прибл. 30 секунд производится самопроверка устройства. Вы-
полняется следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и программ-
ного обеспечения, обозначения места измерения (на дисплее
или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск измерен-
ного значения" на дисплее или ПК
•
кратковременное обращение байта состояния в значение
неисправности.
Как только будет найдено действительное измеренное значе-
ние, оно выдается на линии сигнала. Значение соответствует
текущему уровню и уже выполненным установкам, например
заводской установке.
Аппаратная адресация
Программная адреса-
ция
