16
4 Монтаж
VEGAPULS 65 • Profibus PA
36517-R
U-121123
Плоскость поляризации обозначена метками на присоединении
прибора.
1

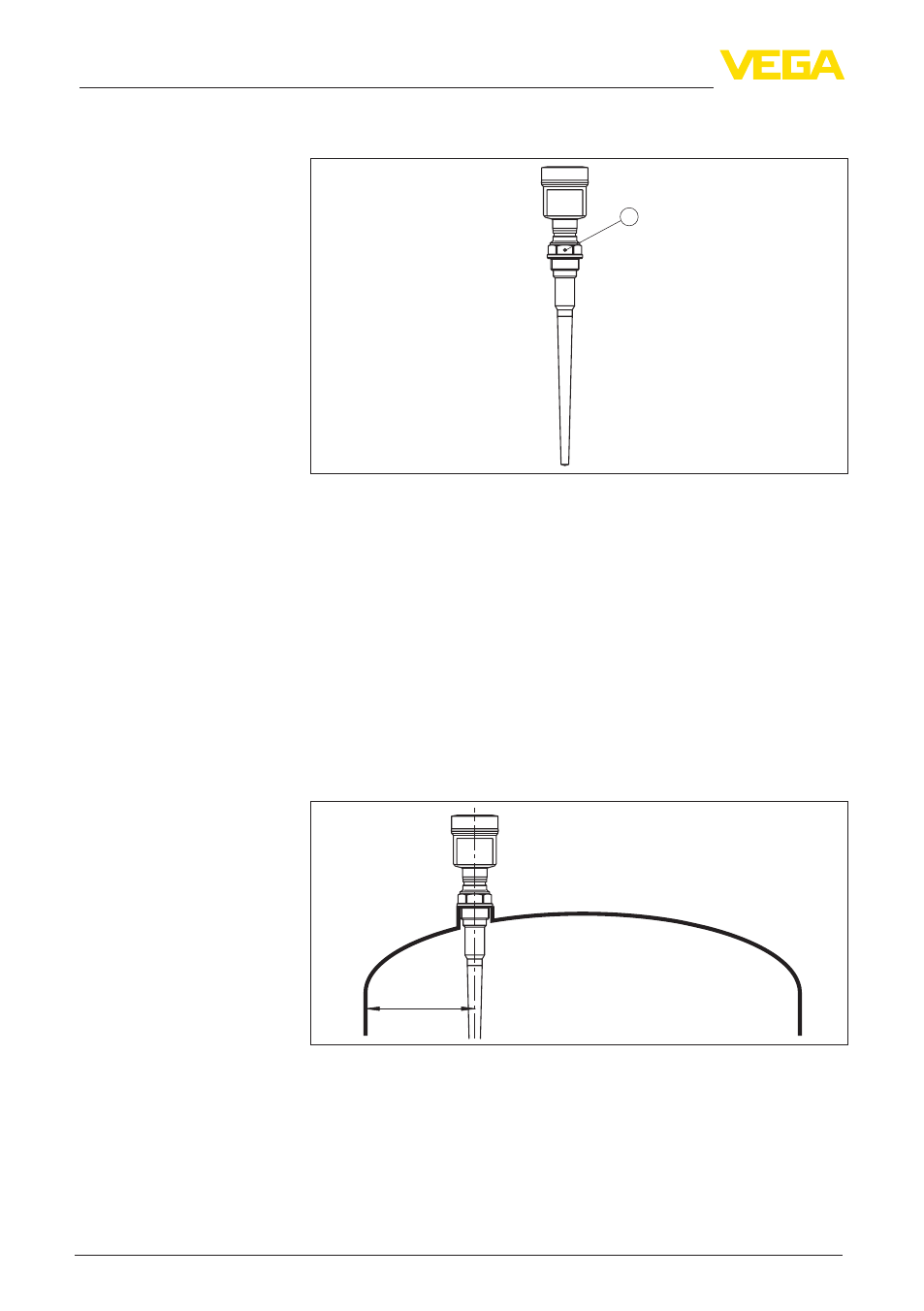

Рис. 5: Положение плоскости поляризации
1 Маркирующее отверстие
При монтаже VEGAPULS 65 расстояние от стенки емкости долж-
но составлять не менее 500 mm (19.69 in). При монтаже уровне-
мера в центре выпуклой или округлой крыши емкости возможны
множественные эхосигналы, которые можно отфильтровать с
помощью соответствующей настройки (см. п. "Начальная уста-
новка").
Если указанное выше расстояние обеспечить невозможно
(особенно если вероятно накопление осадка продукта на стенке
емкости), то при начальной установке необходимо создать
память помех. Рекомендуется повторно создать память помех с
уже накопившимся осадком на стенке емкости.
> 500 mm
(19.69")
Рис. 6: Монтаж радарного датчика на округлой крыше емкости
На емкостях с коническим днищем датчик рекомендуется монти-
ровать по центру емкости, чтобы измерение было возможно на
ее полную глубину.
Монтажная позиция
