VEGA MINITRAC 31 4 … 20 mA_HART - four-wire - Инструкция (Страница 62)

62
6 Начальная установка с помощью модуля индикации и настройки
MINITRAC 31 • 4 … 20 mA/HART - четырехпроводный
40447-R
U-130731
Нужно ввести адрес ведомого устройства в список ведущего
устройства. Данная функция в модуле индикации и настройки
невозможна, для ее выполнения необходимо ПО PACTware с
соответствующим DTM.

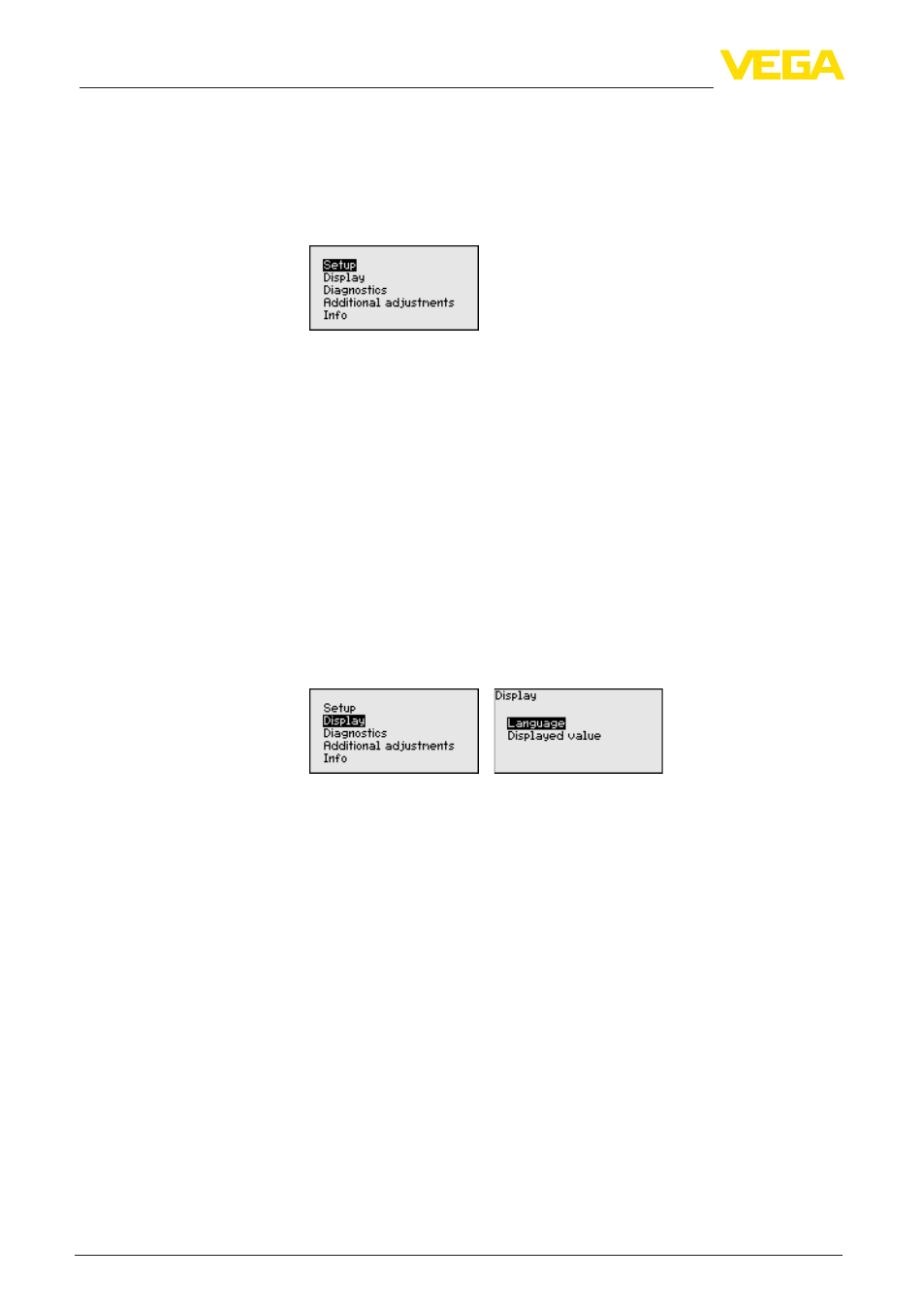

Главное меню разделено на пять зон со следующими функциями:
Начальная установка: обозначение места измерения,
изотоп, применение, фоновое излучение, установка рабочего
диапазона, выход сигнала
Дисплей: выбор языка, настройки индикации измеренных
значений
Диагностика: статус устройства, пиковые значения,
моделирование
Дополнительные установки: единицы устройства, сброс, дата/
время, функция копирования
Инфо: имя устройства, версия аппаратного и программного
обеспечения, дата заводской установки, особенности
устройства
Проверьте выбор языка дисплея. Изменить язык дисплея можно
через меню "Дисплей/Язык".
Сначала выполняется начальная установка MINITRAC 31.
Для оптимального параметрирования датчика для данного
измерения необходимо, последовательно выбирая опции меню
"Начальная установка", ввести соответствующие значения
параметров. Порядок выполнения начальной установки описан
ниже.
По возможности, придерживайтесь последовательности пунктов
меню.
Начальная установка
В этом меню датчику или месту измерения можно дать
однозначное имя.
Данный параметр описан в Руководстве по эксплуатации
"Модуль индикации и настройки".
В этом меню для MINITRAC 31 можно задать изотоп,
заложенный в защитный держатель источника.
Главное меню
Порядок действий
Начальная установка -
Имя места измерения
Начальная установка/
Изотоп
