5 Подключение к источнику питания
MINITRAC 31 • 4 … 20 mA/HART - четырехпроводный
40447-R
U-130731
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Завинтить крышку корпуса.
Электрическое подключение выполнено.
Информация:
Клеммные блоки съемные. Чтобы снять клеммный блок
с электроники, нужно маленькой отверткой освободить
оба боковых стопорных рычажка клеммного блока. При
освобождении стопора клеммный блок автоматически
выталкивается. Если клеммный блок вставить назад, он должен
защелкнуться.
5.2 Подключение - для измерения плотности,
массового расхода
Устройства без взрывозащиты и устройства с не
искробезопасным токовым выходом
1
1
24
/L
/N
PE
56
91
01
1
22
11
12
21
22
19
20
18
17
14
13
16
15
12
2
7
3
1
4
5
6
8
9
10

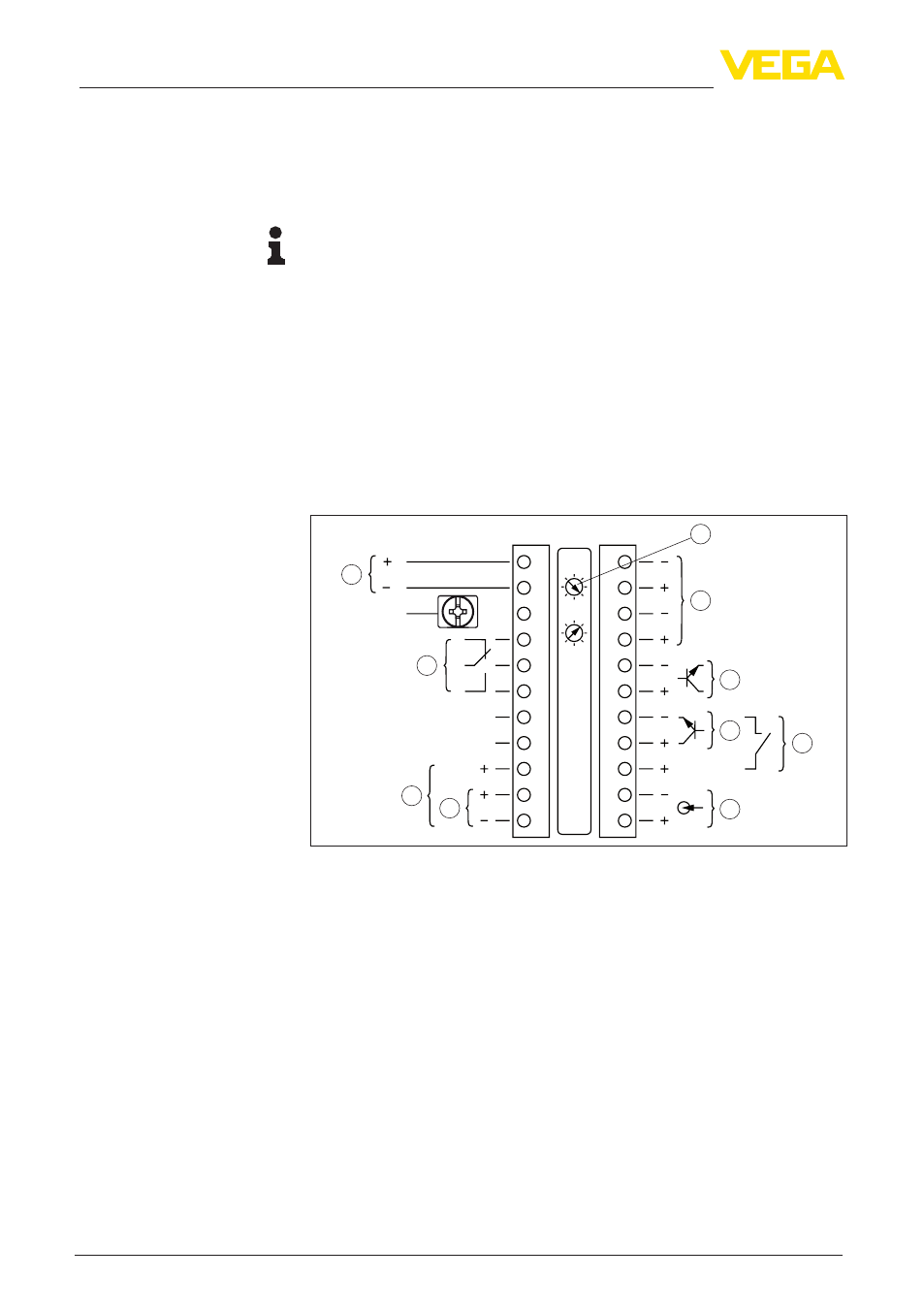

Рис. 10: Отсек электроники и подключения у устройств без взрывозащиты
и устройств с не искробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Выход сигнала 4 … 20 mA/HART активный
4 Выход сигнала 4 … 20 mA/HART пассивный
5 Вход сигнала 4 … 20 mA (активный датчик)
6 Переключающий вход для NPN-транзистора
7 Переключающий вход "сухой контакт"
8 Транзисторный выход
9 Интерфейс для связи между датчиками (MGC)
10 Установка шинного адреса для связи между датчиками (MGC)
1)
Отсек электроники и
подключения (устрой-
ства без взрывозащиты
и устройства с не искро-
безопасным токовым
выходом)
1)
MGC = Multi Gauge Communication (многодатчиковая связь)
