40
6 Начальная установка с помощью модуля индикации и настройки
MINITRAC 31 • 4 … 20 mA/HART - четырехпроводный
40447-R
U-130731

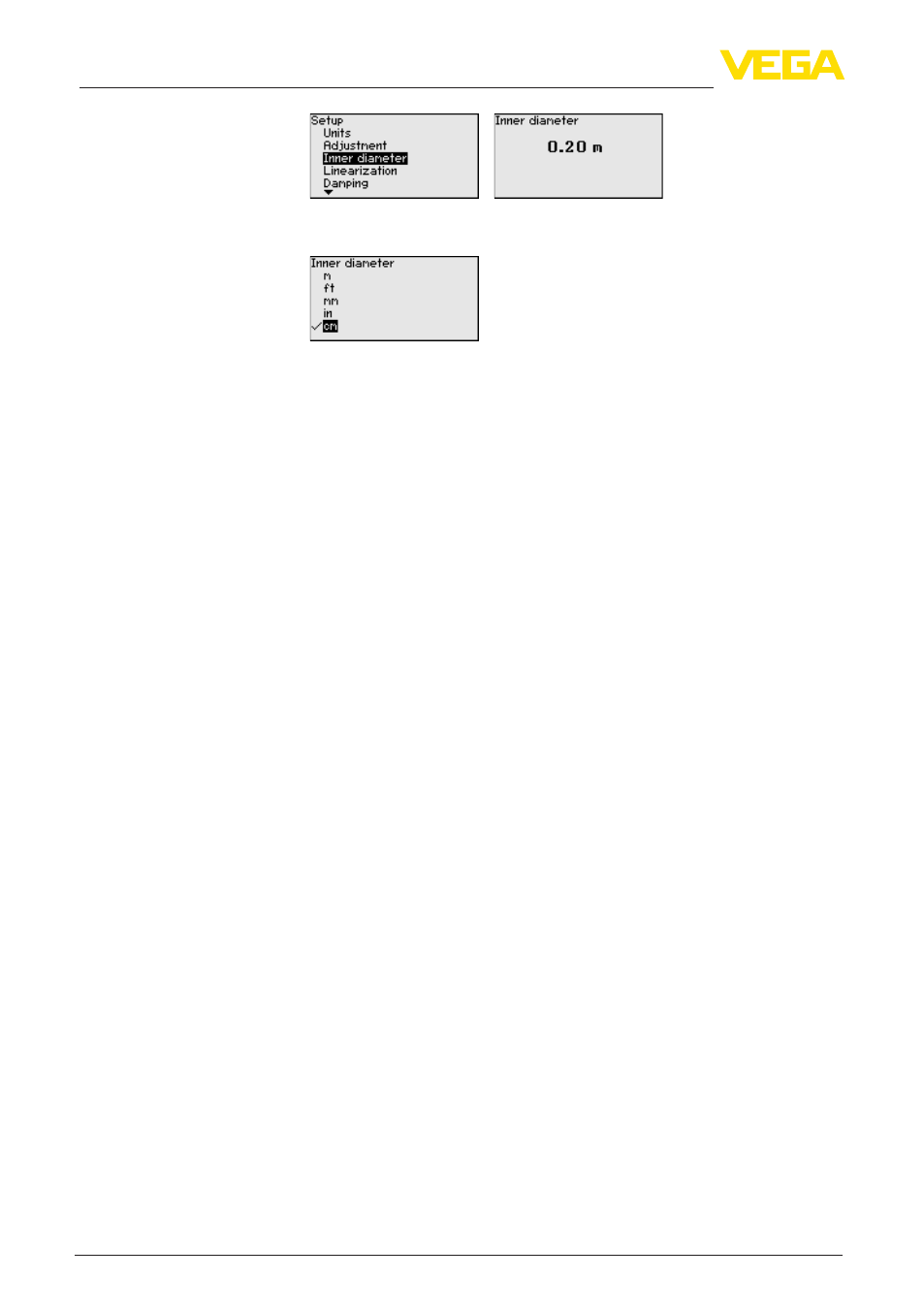

Сначала нужно выбрать единицы измерения внутреннего
диаметра.
В окне меню "Внутренний диаметр" ввести внутренний диаметр
трубы, например, в "cm".
Если труба просвечивается не под углом 90°, нужно вместо
внутреннего диаметра трубы ввести длину просвечиваемого
отрезка (L).
Здесь длина просвечиваемого отрезка вводится также без
толщины стенки трубы.
