Инструкция по эксплуатации VEGA MINITRAC 31 4 … 20 mA_HART - four-wire
Страница 56
56

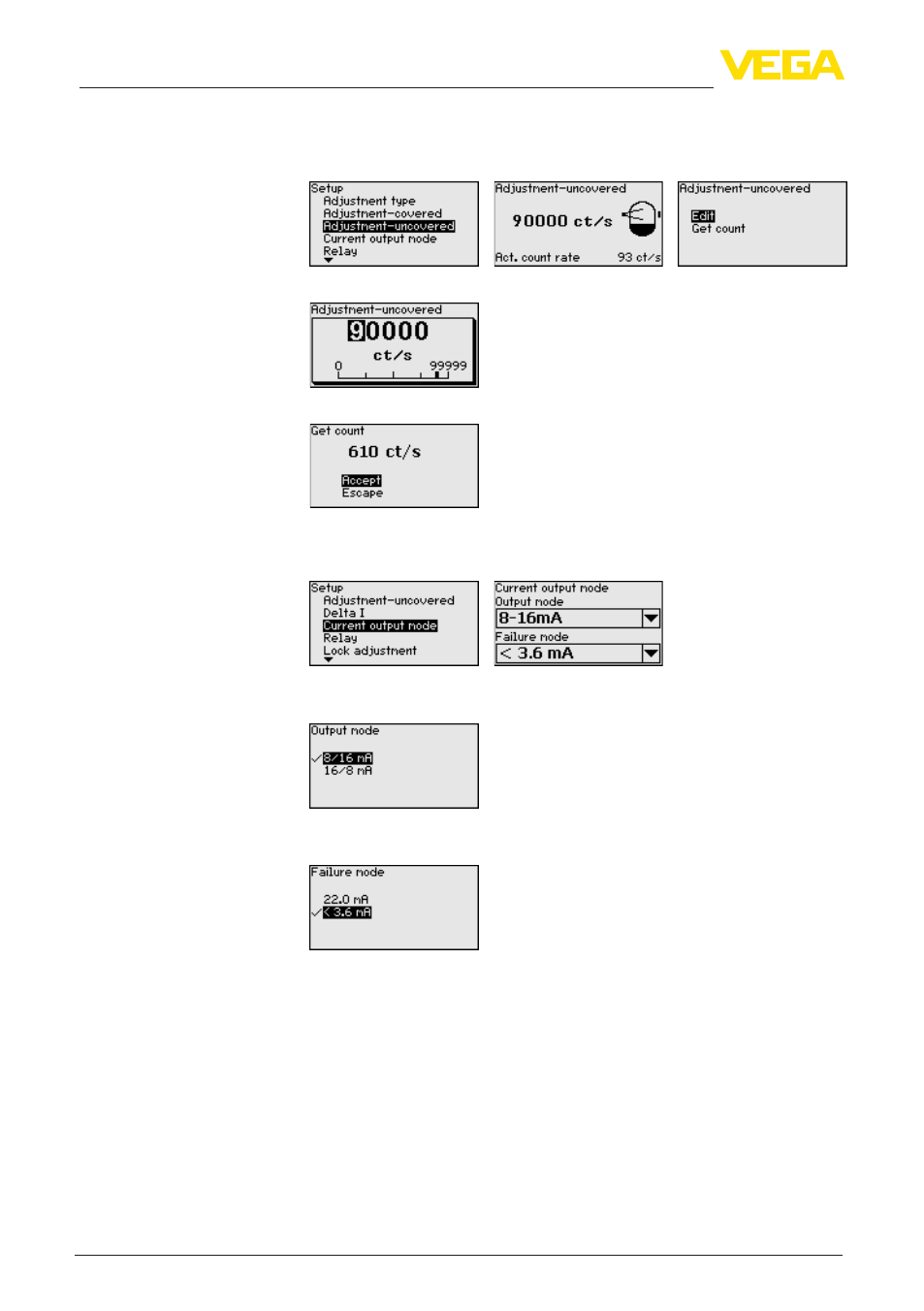

6 Начальная установка с помощью модуля индикации и настройки
MINITRAC 31 • 4 … 20 mA/HART - четырехпроводный
40447-R
U-130731
Скорость счета вводится вручную или, что в любом случае
предпочтительнее, можно дать MINITRAC 31 определить
скорость счета.
Можно точку установки (ct/s) ввести вручную.
Можно дать MINITRAC 31 определить точку установки.
В этом пункте меню можно выбрать состояние переключения
датчика.
Можно выбрать характеристику 8 - 16 mA или характеристику
16 - 8 mA.
В этом пункте меню можно выбрать состояние токового выхода
при неисправности: 22 mA или < 3,6 mA.
В этом пункте меню выбирается режим работы датчика.
В качестве режима работы можно выбрать защиту от
переполнения или защиту от сухого хода.
Релейный выход датчика реагирует соответствующим образом.
Защита от переполнения = при достижении максимального
уровня реле обесточивается (безопасное состояние).
Защита от сухого хода = при достижении минимального уровня
реле обесточивается (безопасное состояние).
Начальная установка/
Токовый выход - режим
Начальная установка/
Реле
