1
3
2

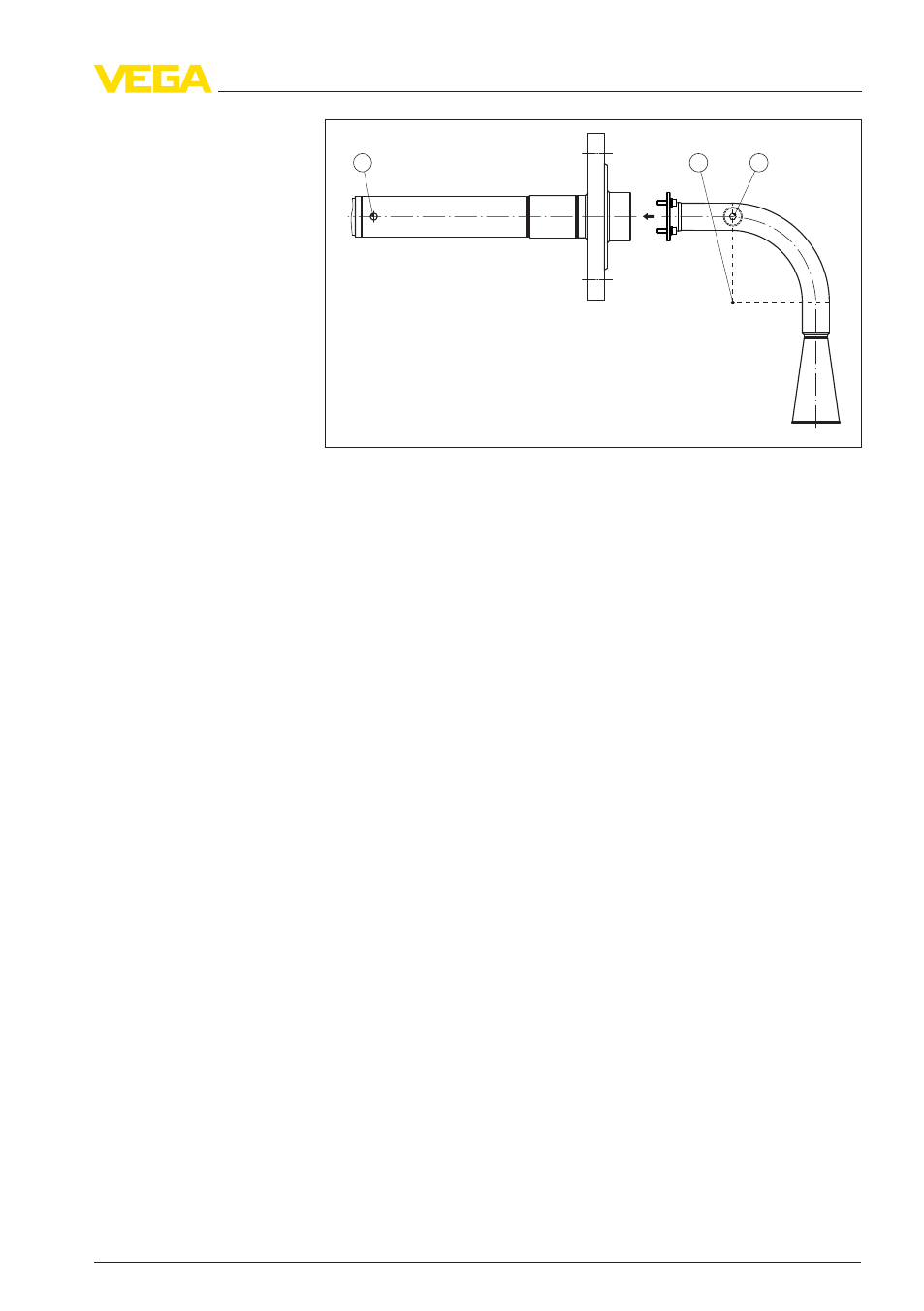

Рис. 6: Монтаж изогнутого удлинения антенны
1
Метка для плоскости поляризации
2
Ось изгиба
3
Присоединение для подключения продувочного воздуха
2
Изогнутое удлинение антенны повернуть таким образом,
чтобы ось изгиба была точно параллельна метке поляризации
и чтобы дополнительное присоединение для продувочного
воздуха совпадало с меткой поляризации.
3
Удлинение антенны и радарный датчик должны быть
соединены без зазоров
4
Затянуть винты в крестообразном порядке, момент затяжки
max. 2,0 Нм (1.844 lbf ft)
Монтаж выполнен.
3.4
Порядок монтажа двухсекционного
удлинения антенны
При двухсекционном исполнении удлинения антенная система
состоит из верхней части и антенны. Двухсекционное удлинение
антенны поставляется в разобранном виде и собирается на
месте применения.
Выполнить следующее:
1
Снять защитный колпачок с рупорной антенны
2
Радарный датчик и отдельные части удлинения антенны
составить вместе
Удлинение антенны, до 450 °C • для VEGAPULS 62 и 68
9
3
Монтаж
