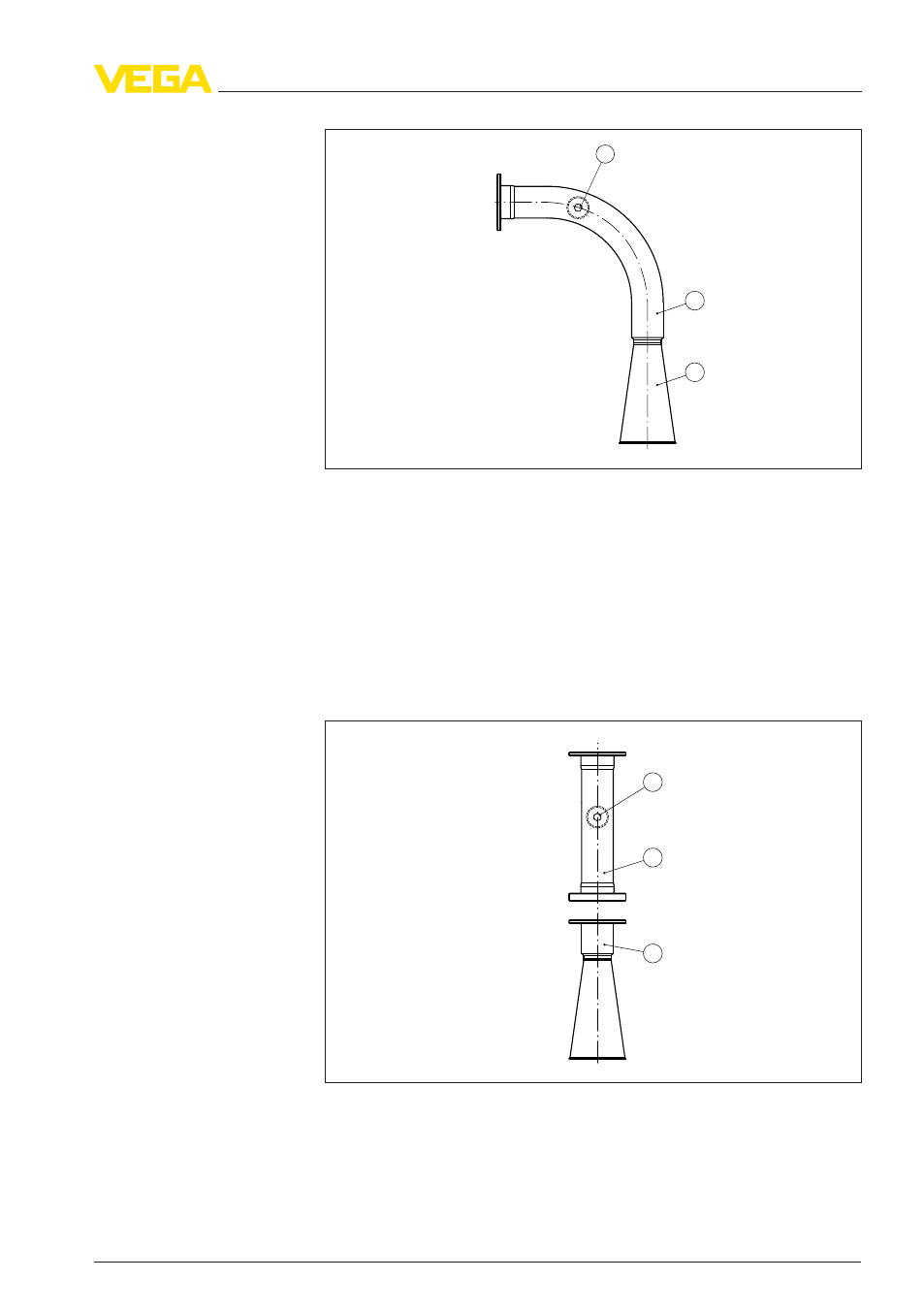

Рис. 2: Удлинение односекционное, однократно изогнутое, с приваренной
рупорной антенной
1
Удлинение
2
Рупорная антенна
3
Присоединение для подключения продувочного воздуха
Это исполнение всегда прямое, оно состоит из следующих
компонентов:
l
Удлинение антенны с привинчиваемой рупорной антенной
l
Присоединение для подключения продувочного воздуха
(
вариант)
1
3
2
Рис. 3: Удлинение двухсекционное прямое, с привинчиваемой рупорной
антенной
1
Верхняя часть
2
Рупорная антенна
3
Присоединение для подключения продувочного воздуха
Удлинение антенны
двухсекционное
Удлинение антенны, до 450 °C • для VEGAPULS 62 и 68
