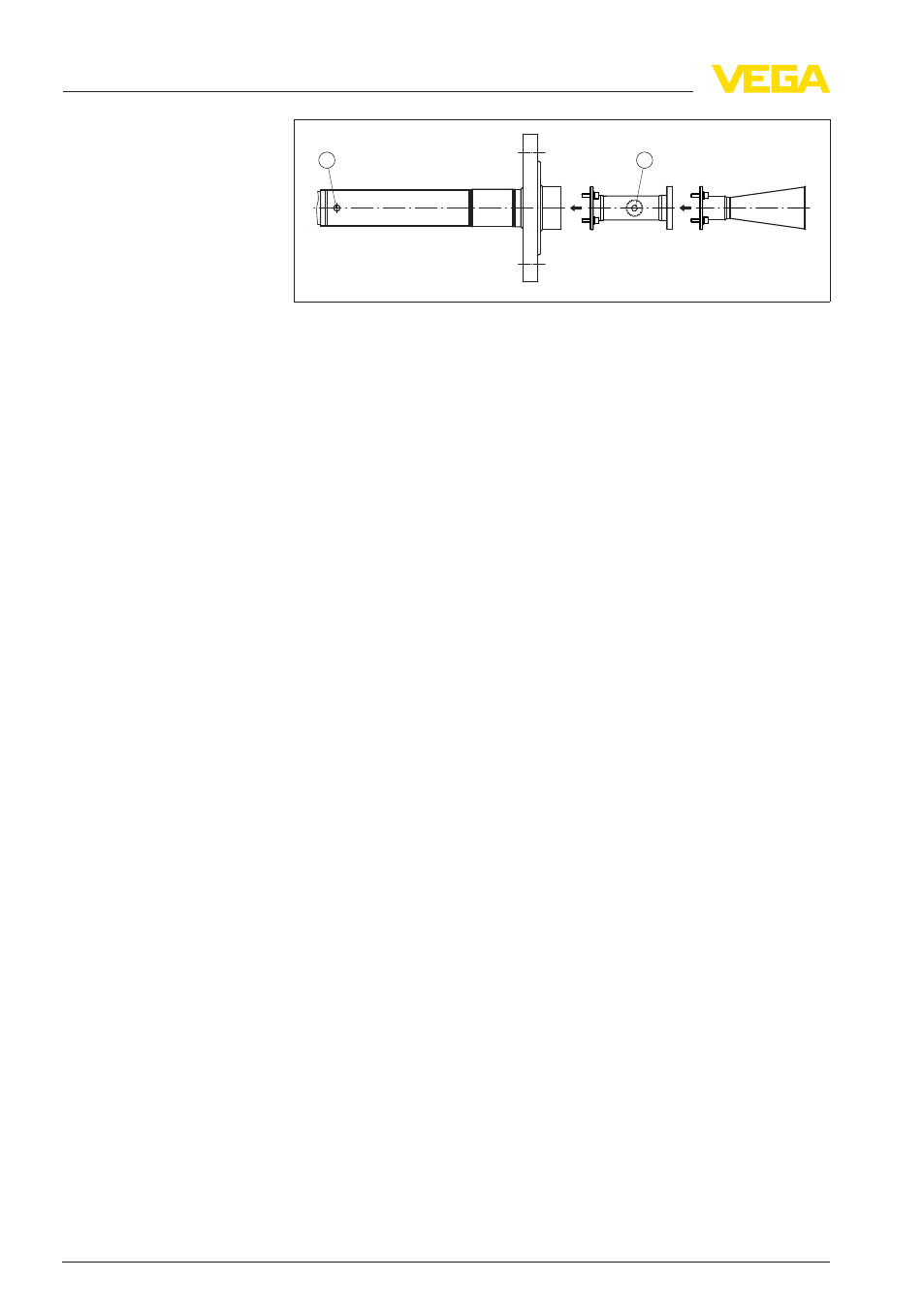

Рис. 7: Монтаж двухсекционного удлинения антенны
1
Метка для плоскости поляризации
2
Присоединение для подключения продувочного воздуха
3
Отдельные части удлинения, начиная с антенны и заканчивая
верхней частью, закрепить входящими в комплект винтами
4
Удлинение антенны повернуть таким образом, чтобы
дополнительное присоединение для продувочного воздуха
совпадало с меткой поляризации
5
Все части должны соединяться без зазоров
6
Затянуть винты в крестообразном порядке, момент затяжки
max. 2,0 Нм (1.844 lbf ft)
Монтаж выполнен.
3.5
Контроль монтажа
Особенно изогнутые, многосекционные или неправильно
смонтированные удлинения антенны могут вызывать ложные
эхосигналы в ближней зоне. Эти ложные эхосигналы могут
мешать измерению. Поэтому рекомендуется до начальной
установки датчика, прежде всего, проверить правильность
монтажа удлинения антенны и датчика: нет ли зазоров и
совпадают ли метки поляризации.
